Từ Bản Phác Thảo Đến CAD: Hướng Dẫn Quy Trình Soạn Thảo Kỹ Thuật Cho Người Mới Bắt Đầu

Ngày đăng: 10/04/2025

0 Đánh giá

Mục lục [Ẩn]

CAD Là Gì? Định Nghĩa CAD (Define CAD)
Tại Sao Nên Sử Dụng CAD Trong Thiết Kế Kỹ Thuật?
Các công cụ bạn cần để bắt đầu sử dụng CAD.

1. Phần cứng
2. Phần mềm
3. Công cụ soạn thảo cơ bản

Các Bước Từ Bản Phác Thảo Đến CAD Design

1. Bắt Đầu Với Bản Phác Thảo Tay
2. Chọn Phần Mềm CAD Phù Hợp
3. Chuyển Bản Phác Thảo Sang CAD 2D
4. Phát Triển Mô Hình 3D CAD
5. Kiểm Tra và Xuất Tệp CAD

Lợi Ích Của Quy Trình CAD Design
Mẹo Cho Người Mới Với CAD Drawing Software
Kết Luận

Trong lĩnh vực kỹ thuật và thiết kế hiện đại, việc chuyển từ bản phác thảo tay sang CAD (Computer-Aided Design) là bước quan trọng để biến ý tưởng thành hiện thực. Với sự hỗ trợ của CAD software (phần mềm CAD) và các công cụ như free CAD hoặc CAD drawing software, quy trình engineering drawing (vẽ kỹ thuật) trở nên dễ dàng hơn bao giờ hết. Bài viết này sẽ hướng dẫn bạn từng bước trong CAD design (thiết kế CAD), từ technical drawings (bản vẽ kỹ thuật) đến 3D CAD (CAD 3D), dành cho người mới.

CAD Là Gì? Định Nghĩa CAD (Define CAD)

CAD, hay Computer-Aided Design (Thiết kế Hỗ trợ Máy tính), là công nghệ sử dụng computer-aided design software (phần mềm thiết kế hỗ trợ máy tính) để tạo ra các bản vẽ kỹ thuật chính xác. Từ CAD 2D (CAD hai chiều) đến 3D CAD, công cụ này thay thế các phương pháp vẽ tay truyền thống như mechanical drawing (vẽ cơ khí). CAD computer-aided design không chỉ giúp tiết kiệm thời gian mà còn tăng độ chính xác, đặc biệt khi sử dụng CAD drawing programs (chương trình vẽ CAD) hoặc CAD design software (phần mềm thiết kế CAD).

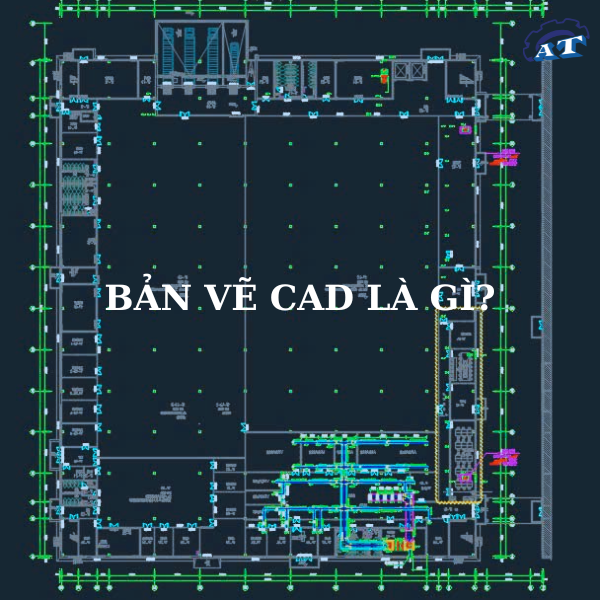

Bản vẽ kỹ thuật chính xác từ AutoCAD.

Tại Sao Nên Sử Dụng CAD Trong Thiết Kế Kỹ Thuật?

Việc sử dụng CAD software mang lại nhiều lợi ích vượt trội so với drafting technical drawing (soạn thảo bản vẽ kỹ thuật) thủ công:

Độ chính xác cao: CAD drawing (vẽ CAD) loại bỏ sai sót từ bản vẽ tay.
Tiết kiệm thời gian: Chỉnh sửa CAD file (tệp CAD) hoặc AutoCAD file (tệp AutoCAD) dễ dàng hơn nhiều.
Miễn phí với freeware CAD: Các phần mềm như AutoCAD freeware hoặc free CAD giúp người dùng tiết kiệm chi phí.
Hỗ trợ đa dạng: Từ computer-aided drawing (vẽ hỗ trợ máy tính) đến computer-aided design programs (chương trình thiết kế hỗ trợ máy tính), CAD phù hợp với nhiều ngành như cơ khí, kiến trúc, và sản xuất.

Nếu bạn cần chuyển đổi PDF to CAD (PDF sang CAD), nhiều công cụ CAD soft (phần mềm CAD) hiện nay cũng hỗ trợ tính năng này.

Các công cụ bạn cần để bắt đầu sử dụng CAD.

Bắt đầu vẽ CAD cho người mới bắt đầu không có nghĩa là bạn cần một studio cao cấp hoặc thiết bị đắt tiền — chỉ cần thiết lập và thái độ phù hợp. Sau đây là những gì bạn cần để bắt đầu hành trình từ bản phác thảo đến CAD:

1. Phần cứng

Một máy tính hoặc máy tính xách tay thông thường có khả năng xử lý tốt thường là đủ. Trong trường hợp bạn đang mua phần mềm soạn thảo CAD 3D cho người mới bắt đầu, hãy tìm máy có card đồ họa tốt và RAM tối thiểu là 8GB. Một màn hình lớn hơn cũng sẽ giúp soạn thảo dễ dàng hơn. Một số người soạn thảo thích sử dụng máy tính bảng đồ họa để chuyển đổi đầu vào bằng tay mượt mà.

2. Phần mềm

Có rất nhiều lựa chọn để lựa chọn trong số các chương trình soạn thảo CAD dành cho người mới bắt đầu. Trong AutoCAD hoặc DraftSight để vẽ 2D, người ta có một số tùy chọn được sử dụng tốt nhất để khám phá. Ngoài ra, nếu thích mô hình 3D, các tùy chọn CAD miễn phí dành cho người mới bắt đầu sẽ là Fusion 360, TinkerCAD hoặc FreeCAD.

3. Công cụ soạn thảo cơ bản

Mặc dù phần lớn công việc sẽ dựa trên máy tính, nhưng tốt nhất là bạn nên bắt đầu bằng cách sử dụng bản vẽ bằng bút chì. Trước khi bắt đầu sử dụng phần mềm soạn thảo CAD, bạn nên phác thảo ý tưởng của mình trên giấy trước. Chuẩn bị sẵn các công cụ đơn giản như bút chì, giấy kẻ ô, thước kẻ và cục tẩy để phác thảo ý tưởng của bạn trên giấy.

Sau khi đã sắp xếp mọi thứ ổn thỏa, bạn có thể bắt đầu học cách soạn thảo kỹ thuật và biến những ý tưởng mơ hồ thành những bản thiết kế sắc nét, chuyên nghiệp với độ chính xác cao.

Các Bước Từ Bản Phác Thảo Đến CAD Design

Dưới đây là quy trình chi tiết để bắt đầu với CAD drawing software và computer-aided design:

1. Bắt Đầu Với Bản Phác Thảo Tay

Mọi ý tưởng đều bắt nguồn từ drawing in CAD (vẽ trong CAD), nhưng trước tiên, bạn cần một bản phác thảo tay. Đây là bước sáng tạo cơ bản trong technical drawings:

Dùng bút chì để vẽ các hình dạng cơ bản trên giấy.
Ghi chú kích thước và tỷ lệ để chuẩn bị cho CAD design programs (chương trình thiết kế CAD).

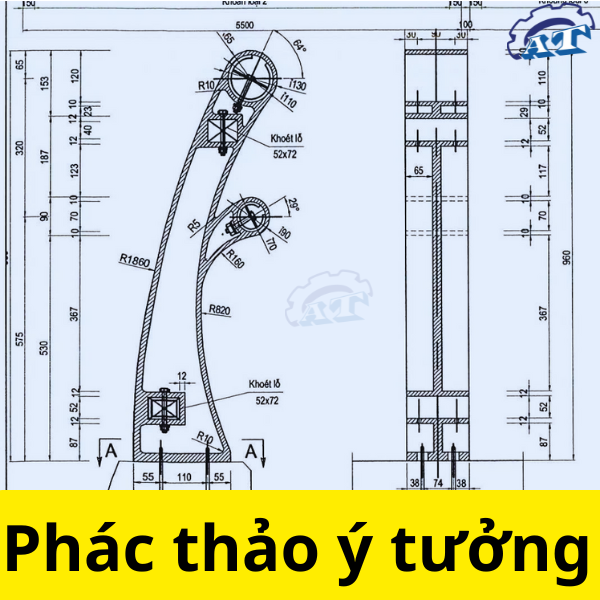

Phác thảo một chi tiết máy để chuyển sang CAD computer program (chương trình máy tính CAD).

Phác thảo một chi tiết máy để chuyển sang CAD computer program (chương trình máy tính CAD).

2. Chọn Phần Mềm CAD Phù Hợp

Để thực hiện CAD drawing hoặc computer-aided drawing software (phần mềm vẽ hỗ trợ máy tính), bạn cần chọn công cụ phù hợp:

AutoCAD: Phổ biến cho AutoCAD mechanical (AutoCAD cơ khí) và CAD DWG software (phần mềm CAD DWG).
Fusion 360: Miễn phí với freeware CAD, hỗ trợ cả CAD 2D và 3D CAD.
SolidWorks: Chuyên về mechanical drawing và CAD computer design (thiết kế máy tính CAD).
SketchUp: Dễ dùng cho người mới với CAD design software.

Nếu ngân sách hạn chế, hãy thử free CAD như FreeCAD hoặc AutoCAD freeware.

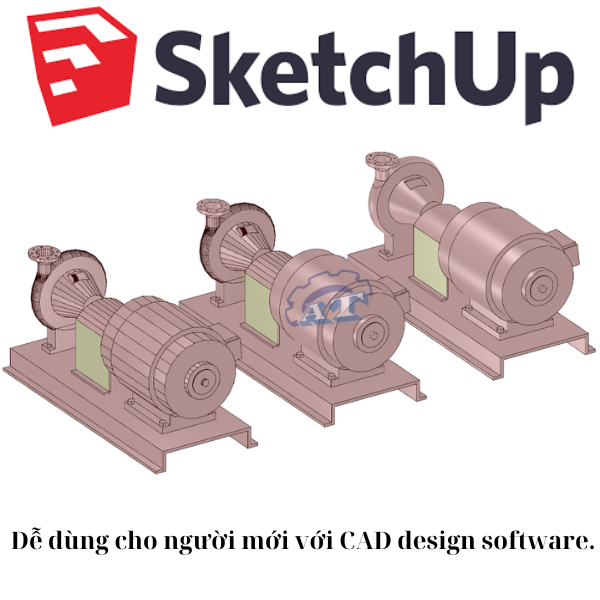

SketchUp: Dễ dùng cho người mới với CAD design software.

3. Chuyển Bản Phác Thảo Sang CAD 2D

Bước tiếp theo là sử dụng CAD drawing programs để tạo CAD 2D:

Thiết lập đơn vị đo (mm, inch) trong CAD computer-aided.
Dùng công cụ vẽ như CAD block (khối CAD) để tái hiện bản phác thảo.
Thêm kích thước chính xác với computer-aided drawing and design (vẽ và thiết kế hỗ trợ máy tính).

Ví dụ, trong AutoCAD mechanical, bạn có thể chuyển đổi PDF to CAD và chỉnh sửa trực tiếp.

4. Phát Triển Mô Hình 3D CAD

Sau khi hoàn thành CAD 2D, bạn có thể nâng cấp lên 3D CAD với computer-aided design programs:

Extrude: Biến hình 2D thành khối 3D.
Revolve: Tạo hình tròn từ một đường phác thảo.
Loft/Sweep: Kết nối các mặt cắt trong CAD design.

CAD computer assisted design (thiết kế hỗ trợ máy tính) giúp bạn hình dung sản phẩm thực tế.

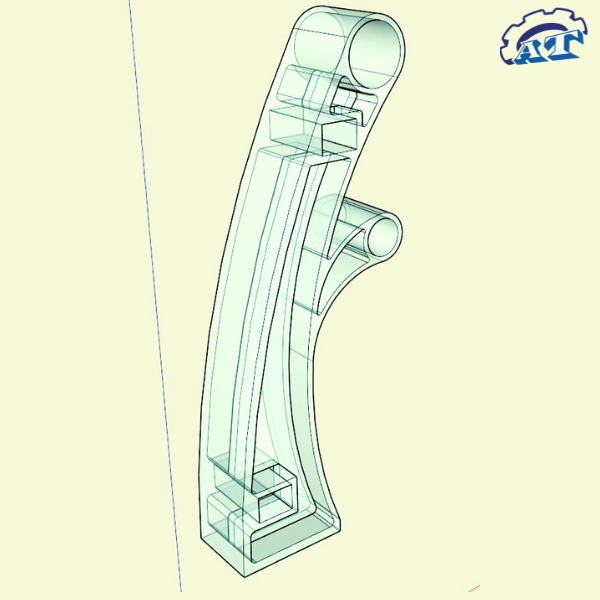

Phát triển mô hình phác thảo thành sản phẩm 3D CAD.

5. Kiểm Tra và Xuất Tệp CAD

Trước khi hoàn thiện, hãy kiểm tra CAD file:

Đảm bảo không có lỗi trong CAD drawing.
Thêm chú thích về vật liệu và dung sai với CAD drawer (người vẽ CAD).
Xuất dưới định dạng DWG, DXF hoặc STEP từ CAD DWG software.

Lợi Ích Của Quy Trình CAD Design

Sử dụng CAD and design (CAD và thiết kế) mang lại nhiều ưu điểm:

Tiết kiệm chi phí: Free CAD và computer assisted design software (phần mềm thiết kế hỗ trợ máy tính) giảm chi phí đầu tư.
Tính linh hoạt: Dễ dàng chỉnh sửa CAD computer aided (CAD hỗ trợ máy tính).
Ứng dụng rộng: Từ or CAD (hoặc CAD) trong kiến trúc đến mechanical drawing trong cơ khí.

Mẹo Cho Người Mới Với CAD Drawing Software

Nếu bạn mới bắt đầu với CAD design programs, hãy thử:

Thực hành với dự án nhỏ trong CAD soft.
Xem hướng dẫn về computer-aided cad trên YouTube.
Tận dụng freeware CAD để làm quen với giao diện.

Kết Luận

Quy trình từ bản phác thảo đến CAD design là nền tảng để bạn thành thạo engineering drawing và computer-aided design software. Dù bạn chọn free CAD, PDF to CAD, hay 3D CAD, việc nắm vững CAD drawing software sẽ giúp bạn biến ý tưởng thành hiện thực. Hãy bắt đầu với CAD computer program ngay hôm nay và khám phá thế giới technical drawings đầy sáng tạo!
