Bản Vẽ Chi Tiết Là Gì? Cách Đọc Và Tạo Lập Chuẩn Kỹ Thuật

Bản vẽ chi tiết (Detail Drawing) là một trong những tài liệu quan trọng nhất trong quy trình sản xuất cơ khí. Nó đóng vai trò "cầu nối" giữa ý tưởng thiết kế và sản phẩm thực tế. Nếu không có bản vẽ chi tiết chính xác và rõ ràng, việc chế tạo sẽ gặp vô vàn khó khăn, thậm chí là bất khả thi.

Bản vẽ chi tiết là gì? Khám phá định nghĩa chuẩn TCVN 9256:2012, cấu trúc 5 thành phần cốt lõi và hướng dẫn cách đọc bản vẽ kỹ thuật chuyên nghiệp từ chuyên gia An Thành Tech. Click ngay để tối ưu quy trình gia công!

1. Bản vẽ chi tiết là gì? Định nghĩa và bản chất

Trong ngành cơ khí chính xác tại Việt Nam, bản vẽ chi tiết được coi là "ngôn ngữ giao tiếp" duy nhất giữa kỹ sư thiết kế và thợ đứng máy. Nếu bản vẽ lắp cho ta cái nhìn tổng thể về một cỗ máy sấy yến, thì bản vẽ chi tiết chính là "tế bào" cấu thành nên hệ thống đó.

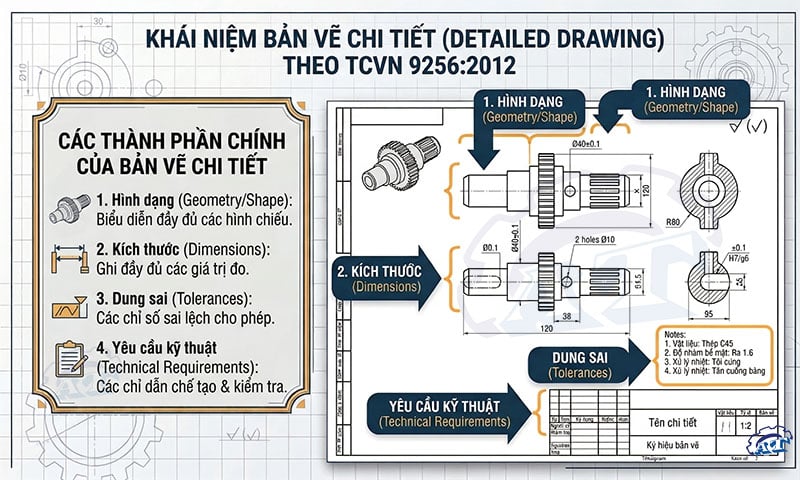

1.1. Định nghĩa chuẩn theo TCVN 9256:2012

Dựa trên tiêu chuẩn quốc gia Việt Nam (tương đương chuẩn quốc tế ISO 10209):

Bản vẽ chi tiết (Detail Drawing) là bản vẽ biểu diễn một chi tiết duy nhất, bao gồm tất cả các thông tin cần thiết (hình dạng, kích thước, dung sai, yêu cầu kỹ thuật) để chế tạo và kiểm tra chi tiết đó. — Trích Tiểu mục 3.6 Mục 3 TCVN 9256:2012.

1.2. Phân biệt Bản vẽ chi tiết vs Bản vẽ lắp

Rất nhiều người mới vào nghề thường nhầm lẫn giữa hai loại này. Hãy nhớ quy tắc đơn giản:

• Bản vẽ chi tiết: Mô tả CÁCH LÀM RA một linh kiện đơn lẻ (ví dụ: một cái bu lông hoặc một trục khuỷu).

• Bản vẽ lắp (Assembly Drawing): Mô tả CÁCH RÁP các linh kiện đó lại với nhau để thành một bộ phận hoàn chỉnh.

2. Giải phẫu 5 thành phần "sống còn" của một bản vẽ chuẩn

Một bản vẽ chuyên nghiệp tại An Thành Tech luôn phải hội đủ 5 thành phần sau để đảm bảo tỷ lệ gia công lỗi bằng 0:

2.1. Khung tên (Title Block) - "Chứng minh thư" của bản vẽ

Nằm ở góc dưới bên phải tờ giấy theo chuẩn TCVN 224-66. Khung tên cung cấp thông tin pháp lý và bối cảnh:

• Tên chi tiết & Vật liệu: Ví dụ thép C45, Inox 304 (SUS304).

• Tỷ lệ bản vẽ: 1:1 (nguyên dạng), 2:1 (phóng to) hoặc 1:5 (thu nhỏ).

• Số phiên bản (Revision): Đây là thông tin quan trọng nhất để tránh việc thợ gia công theo bản vẽ cũ đã lỗi thời.

2.2. Hình biểu diễn (Views & Sections)

Sử dụng các hình chiếu vuông góc để mô tả vật thể 3D trên mặt phẳng 2D.

• Hình chiếu chính: Thường là hình chiếu đứng, thể hiện rõ nhất đặc trưng hình học của chi tiết.

• Hình cắt (Section): Giúp nhìn xuyên qua vật thể để thấy lỗ, rãnh hoặc cấu tạo rỗng bên trong.

• Hình trích (Detail View): Phóng to các vị trí quá nhỏ như rãnh thoát dao hoặc mép vát.

2.3. Hệ thống kích thước (Dimensions)

Kích thước trên bản vẽ chi tiết phải đảm bảo 3 yếu tố: Đầy đủ, Chính xác và Không trùng lặp. Kỹ sư thiết kế phải ghi kích thước sao cho thợ gia công có thể đo đạc trực tiếp mà không cần phải làm các phép tính cộng trừ phức tạp.

2.4. Dung sai và ký hiệu GD&T

Trong cơ khí hiện đại, kích thước đúng chưa chắc đã lắp được. Bản vẽ cần có:

• Dung sai kích thước: Ví dụ Ø20 ±0.02.

• Dung sai hình học (GD&T): Kiểm soát độ tròn, độ phẳng, độ đồng tâm. Ví dụ: Một cái trục có thể đúng đường kính nhưng bị cong (độ thẳng không đạt), GD&T sẽ kiểm soát lỗi này.

2.5. Yêu cầu kỹ thuật (Technical Notes)

Các chỉ dẫn bằng chữ về:

• Độ nhám bề mặt: Ký hiệu Ra (ví dụ Ra 0.8 cho bề mặt mài bóng).

• Nhiệt luyện: Yêu cầu độ cứng vật liệu (ví dụ HRC 52-55).

• Xử lý bề mặt: Mạ kẽm, sơn tĩnh điện hoặc làm sạch ba-via.

3. So sánh tiêu chuẩn TCVN, ISO và ASME

Việc nhầm lẫn tiêu chuẩn là nguyên nhân hàng đầu gây hỏng các đơn hàng gia công xuất khẩu.

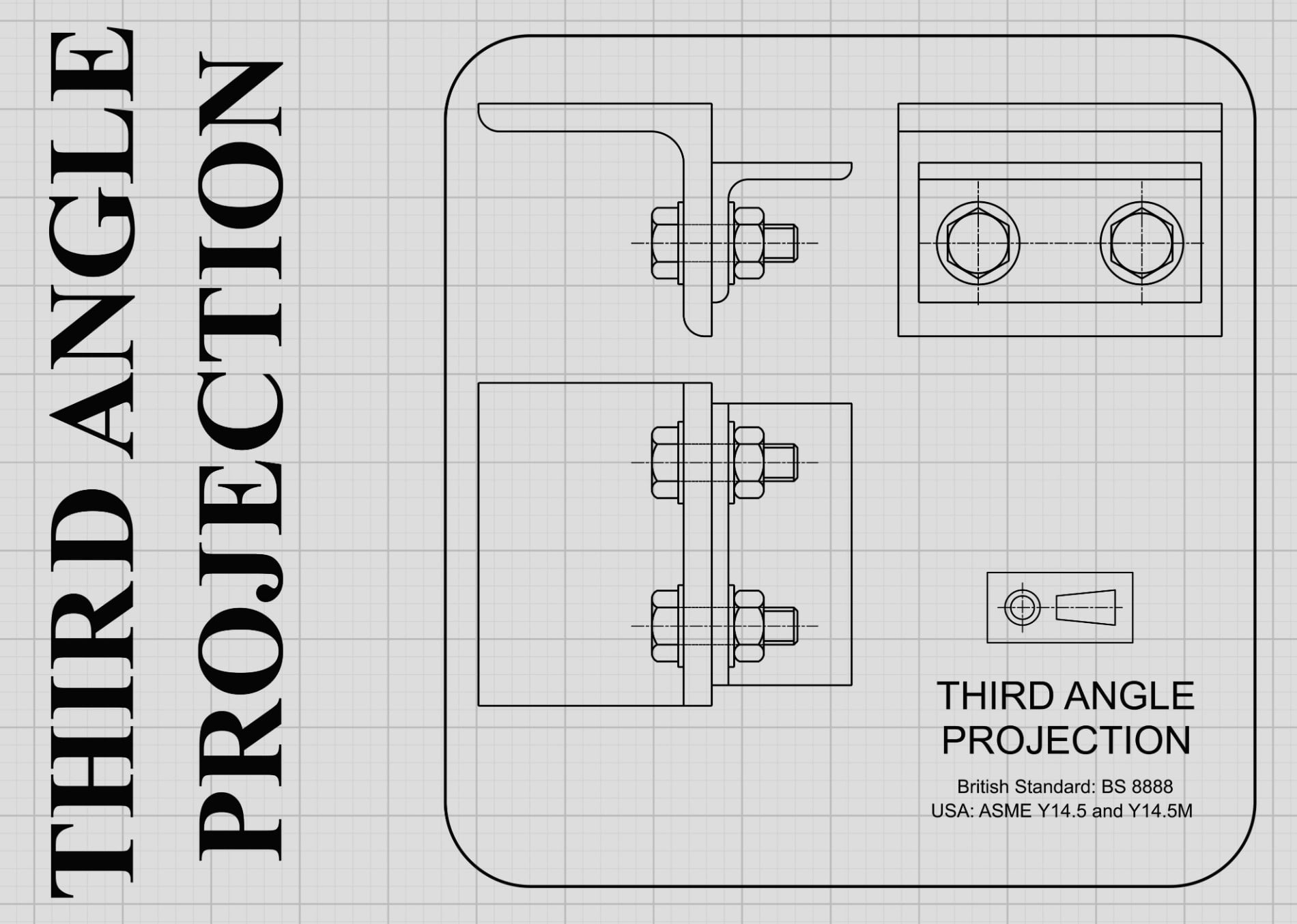

Lời khuyên từ An Thành Tech: Nếu bạn thấy ký hiệu hình nón nhìn từ bên trái trong khung tên, đó là hệ chiếu góc thứ nhất (ISO). Nếu nhìn từ bên phải, đó là hệ Mỹ (ASME). Hãy kiểm tra kỹ ký hiệu này trước khi bắt đầu đứng máy CNC!

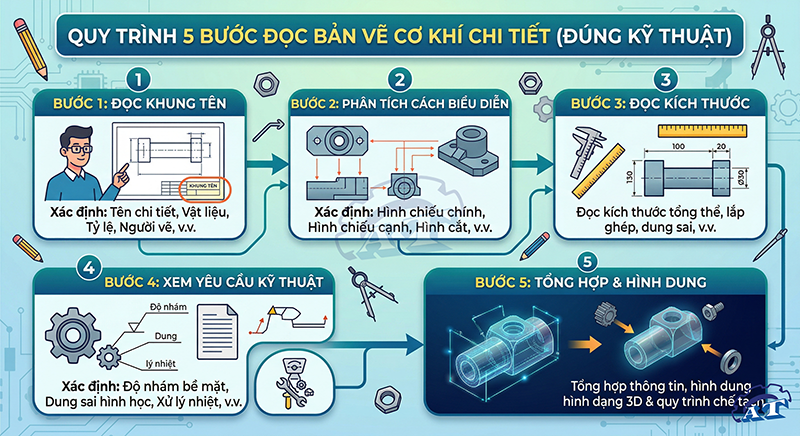

4. Quy trình 5 bước đọc bản vẽ chi tiết như một chuyên gia

Để không bỏ sót thông tin và giảm thiểu sai hỏng, hãy luyện tập quy trình đọc bản vẽ sau:

1. Bước 1 - Đọc khung tên: Xác định danh tính chi tiết, vật liệu và đặc biệt là tỷ lệ để không nhầm lẫn kích thước thực tế.

2. Bước 2 - Phân tích các hình biểu diễn: Kết hợp các hình chiếu để "dựng" lại vật thể 3D trong đầu.

3. Bước 3 - Kiểm tra các kích thước lắp ghép: Tập trung vào các bề mặt có dung sai chặt, vì đây là những nơi quan trọng nhất của chi tiết.

4. Bước 4 - Giải mã ký hiệu kỹ thuật: Xem xét độ nhám và yêu cầu nhiệt luyện để lên phương án chọn dao và thứ tự gia công.

5. Bước 5 - Tổng hợp và lập phương án: Quyết định quy trình: Phôi -> Tiện -> Phay -> Nhiệt luyện -> Mài tinh.

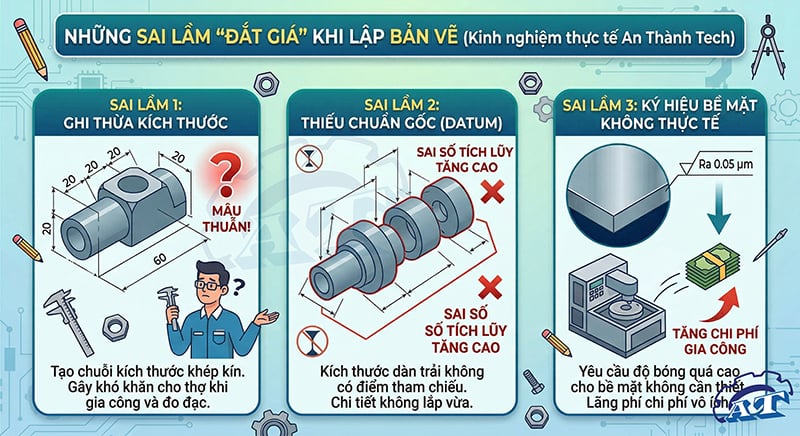

5. Những sai lầm "đắt giá" thường gặp trong lập bản vẽ

Dựa trên kinh nghiệm thực tế tại xưởng gia công của An Thành Tech, đây là các lỗi phổ biến làm tăng chi phí sản xuất:

• Ghi thừa kích thước: Tạo ra chuỗi kích thước khép kín dẫn đến mâu thuẫn khi thợ gia công đo đạc.

• Thiếu chuẩn gốc (Datum): Ghi kích thước dàn trải khiến sai số tích lũy tăng cao, chi tiết không lắp vừa.

• Ký hiệu bề mặt không thực tế: Yêu cầu độ bóng quá cao (Ra cực nhỏ) cho những bề mặt không cần thiết, làm tăng chi phí gia công vô ích.

Kết luận

Bản vẽ chi tiết chính là "la bàn" cho mọi quy trình sản xuất cơ khí và xây dựng. Việc thấu hiểu ngôn ngữ kỹ thuật này không chỉ giúp giảm thiểu sai sót mà còn nâng cao tính chuyên nghiệp cho cá nhân kỹ sư và doanh nghiệp.

Nếu bạn đang tìm kiếm đơn vị gia công cơ khí chính xác hoặc tư vấn giải pháp máy sấy yến, máy sấy thăng hoa đạt chuẩn kỹ thuật cao nhất, hãy liên hệ ngay với chúng tôi.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Bản vẽ chi tiết có bắt buộc phải theo TCVN không?

• Trả lời: Không hoàn toàn bắt buộc nhưng là "tấm khiên" pháp lý.

  • Với dự án Nhà nước: TCVN là bắt buộc để nghiệm thu và thanh quyết toán.

  • Với tư nhân/Xuất khẩu: Bạn phải tuân thủ tiêu chuẩn của khách hàng (ISO cho Châu Âu/Á, ASME cho Mỹ).

  • Lo lắng: "Nếu tôi vẽ không theo chuẩn nào thì sao?" -> Xưởng gia công sẽ tự "diễn giải" theo ý họ. Kết quả là sản phẩm có thể đúng kích thước nhưng không lắp được, và bạn không có căn cứ để bắt đền vì bản vẽ không chuẩn quy ước quốc tế.

Câu hỏi 2: Phần mềm nào tạo bản vẽ chi tiết tốt nhất hiện nay?

• Trả lời: Tùy vào đặc thù công việc:

  • AutoCAD (2D): Tốt nhất cho sơ đồ điện, xây dựng và mặt cắt đơn giản.

  • SolidWorks/Inventor: Lựa chọn số 1 để xuất bản vẽ từ mô hình 3D, giúp tự động cập nhật kích thước khi mẫu 3D thay đổi (tránh lỗi quên sửa bản vẽ).

  • NX/Catia: Dành cho các chi tiết siêu chính xác trong ngành ô tô, hàng không.

  • Lo lắng: "Dùng phần mềm lậu có ảnh hưởng gì không?" -> Ngoài vấn đề bản quyền, các phần mềm không chuẩn thường lỗi font, sai ký hiệu khi xuất file PDF, dẫn đến thợ đọc sai con số – một lỗi "vô duyên" nhưng gây thiệt hại hàng triệu đồng.

Câu hỏi 3: Tôi chỉ có file 3D, không có bản vẽ 2D thì xưởng có gia công được không?

• Nỗi lo của người đặt hàng: "Mất thêm tiền thuê vẽ 2D thấy phí quá, đưa file 3D cho nhanh!"

• Giải đáp: Xưởng có thể gia công được nhưng RỦI RO CỰC CAO. File 3D không thể hiện được: Dung sai lắp ghép, độ nhám bề mặt, yêu cầu nhiệt luyện. Nếu sản phẩm về bị lỏng, rung lắc hoặc nhanh mòn, bạn sẽ không có bằng chứng pháp lý để khiếu nại vì "file 3D không quy định độ chặt". Tại An Thành Tech, chúng tôi luôn khuyến nghị khách hàng phải có bản vẽ 2D cho các bề mặt chức năng.

Câu hỏi 4: Tại sao bản vẽ ghi đúng kích thước nhưng sản phẩm vẫn không lắp vừa?

• Nỗi lo của người vẽ: "Tôi đã đo đi đo lại trên máy rồi, sao ra thực tế lại sai?"

• Giải đáp: Đây là do thiếu Dung sai hình học (GD&T). Một cái trục ∅20 đúng kích thước nhưng bị cong (độ thẳng sai) hoặc bị oval (độ tròn sai) thì vẫn không thể đút vào vòng bi được. Đừng chỉ tập trung vào con số, hãy chú ý đến các ký hiệu kiểm soát hình dạng bề mặt.

Câu hỏi 5: Làm sao để bản vẽ không bị "đọc ngược" khi gửi đi nước ngoài?

• Nỗi lo của kỹ sư: "Sợ nhất là thợ gia công nhìn nhầm mặt trái sang mặt phải."

• Giải đáp: Hãy kiểm tra ký hiệu Phép chiếu trong khung tên.

  • ISO (Góc thứ nhất): Phổ biến ở VN.

  • ASME (Góc thứ ba): Phổ biến ở Mỹ/Nhật.

  • Lời khuyên: Luôn vẽ thêm một hình chiếu trục đo (3D Isometric) ở góc bản vẽ. Đây là cách trực quan nhất để thợ dù ở đâu cũng không thể hình dung sai hình dáng vật thể.

Câu hỏi 6: Ghi dung sai quá chặt (ví dụ ±0.005) có giúp sản phẩm tốt hơn không?

• Nỗi lo của người thiết kế: "Ghi thật chặt cho chắc ăn!"

• Giải đáp: Sai lầm này sẽ "đốt tiền" của doanh nghiệp. Dung sai càng chặt, xưởng phải dùng máy xịn hơn, tốn nhiều thời gian hơn và báo giá sẽ cao gấp 3-5 lần. Người vẽ giỏi là người biết chỗ nào cần chặt (±0.01), chỗ nào có thể nới lỏng (±0.1) để vừa túi tiền mà vẫn chạy tốt.
