Bảng Tra Hệ Số Chấn Góc (K-factor) Kim Loại Tấm – Công Thức & Ứng Dụng Thực Tế

K-factor (hệ số chấn góc) là tỷ lệ giữa vị trí trục trung hòa và độ dày vật liệu khi uốn kim loại tấm, được dùng để tính dung sai chấn (Bend allowance) nhằm xác định kích thước phôi phẳng chính xác trước khi gia công. Bài viết dưới đây cung cấp bảng tra K-factor chuẩn 2026 (cho thép, inox, nhôm), công thức tính toán và ví dụ thực tế dành cho kỹ sư thiết kế.

K-factor (hệ số chấn góc) là tỷ lệ giữa vị trí trục trung hòa và độ dày vật liệu khi uốn kim loại tấm, dùng để tính bend allowance (dung sai chấn) nhằm xác định kích thước phôi phẳng chính xác trước khi gia công. Bài viết cung cấp bảng tra K-factor kim loại tấm (thép, inox, nhôm), công thức tính toán và ví dụ thực tế cho kỹ sư thiết kế và nhà máy chấn tôn tại Việt Nam.

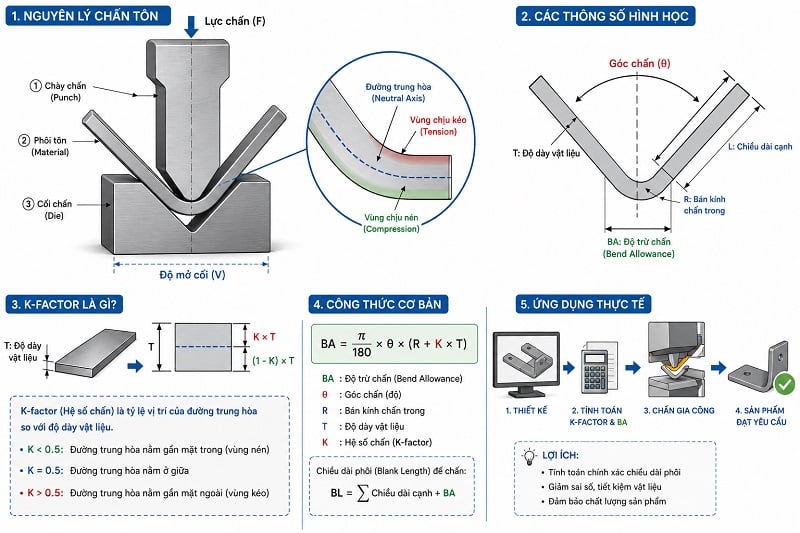

K-factor là gì? Bản chất vật lý và công thức cơ bản

Khi gia công uốn kim loại tấm, vật liệu tại góc chấn sẽ bị chia thành 3 vùng chịu lực:

• Vùng nén (Compression zone): Nằm ở mặt trong của góc uốn, vật liệu bị co lại.

• Vùng kéo (Tension zone): Nằm ở mặt ngoài của góc uốn, vật liệu bị giãn dài.

• Trục trung hòa (Neutral axis): Mặt phẳng nằm giữa vùng nén và vùng kéo, nơi vật liệu không bị nén cũng không bị giãn. Chiều dài của trục trung hòa không thay đổi trước và sau khi chấn.

Công thức tính K-factor cơ bản:

K = t / T

Trong đó:

• t: Khoảng cách từ mặt trong của góc uốn đến trục trung hòa.

• T: Tổng độ dày của vật liệu.

Khoảng giá trị thực tế của K-factor thường nằm trong khoảng 0.25 đến 0.50, phụ thuộc chủ yếu vào tỷ lệ R/T (Bán kính uốn / Độ dày vật liệu).

Tại sao K-factor luôn ≤ 0.5? Quá trình uốn gây ra biến dạng dẻo khiến trục trung hòa có xu hướng dịch chuyển về phía mặt trong của góc uốn, do đó t luôn nhỏ hơn hoặc bằng một nửa T.

Hệ số K-factor kim loại tấm là gì?

Công thức tính Bend Allowance (BA) theo K-factor

Dung sai chấn (Bend Allowance - BA) chính là chiều dài của phần cung tròn tại trục trung hòa. Việc xác định chính xác BA giúp bạn tính toán độ trải phẳng (Flat Length) tuyệt đối chính xác.

Công thức chuẩn:

BA = (π / 180) × A × (R + K × T)

Trong đó:

• BA: Bend Allowance (Dung sai uốn - mm)

• A: Góc uốn (Tính bằng độ - Bend angle)

• R: Bán kính uốn trong (Inside radius - mm)

• K: Hệ số chấn góc K-factor

• T: Độ dày vật liệu (mm)

Mẹo tính nhanh gần đúng cho thép với góc uốn 90°:

BA = (0.017453 × R + 0.0078 × T) × A

Mối quan hệ giữa BA và BD (Bend Deduction - Độ trừ chấn):

BD = 2 × (R + T) × tan(A/2) - BA

Ví dụ tính toán từng bước:

Gia công tấm Inox 304 dày 2 mm, bán kính uốn trong R = 1.5 mm, góc uốn 90°. (Tra bảng ta có K = 0.38)

• Bước 1: Chuyển đổi công thức: BA = (3.14159 / 180) × 90 × (1.5 + 0.38 × 2)

• Bước 2: Tính trong ngoặc: 1.5 + 0.76 = 2.26

• Bước 3: Tính kết quả: BA = 1.5708 × 2.26 = 3.55 mm

Bảng tra hệ số K-factor theo vật liệu và điều kiện uốn

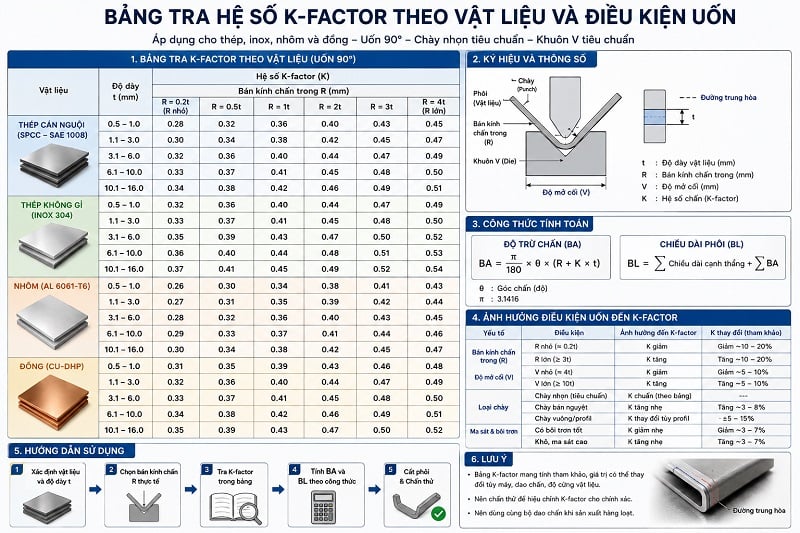

Dưới đây là bảng tra K-factor tiêu chuẩn năm 2026, áp dụng phổ biến cho phương pháp air bending (chấn tự do) trên máy chấn CNC. Hệ số được phân loại theo tỷ lệ R/T.

Vật liệu	R/T < 1	R/T 1–3	R/T > 3
Thép mềm (SPCC, SS400)	0.38 – 0.42	0.43 – 0.46	0.50
Inox 304/316	0.35 – 0.40	0.40 – 0.45	0.50
Nhôm 5052/6061	0.40 – 0.44	0.45 – 0.48	0.50
Thép mạ kẽm (Galvanized)	0.40 – 0.44	0.45 – 0.48	0.50

(Ghi chú: Giá trị trên mang tính chất tham khảo. Trong thực tế, kỹ sư cần test coupon (đột thử mẫu) với từng cặp cối chày trên máy CNC để có thông số chính xác nhất).

Bảng tra cứu hệ số K-Factor theo vật liệu uống

Ví dụ tính toán phôi chấn thực tế

Case 1: Bracket thép đen 2 mm, chấn 90°, R = 2 mm

• Tỷ lệ R/T = 2/2 = 1. Tra bảng ta chọn K = 0.42.

• Tính BA = (π/180) × 90 × (2 + 0.42 × 2) = 1.57 × 2.84 = 4.46 mm.

• Nếu biên dạng bracket gồm 2 cạnh dài 50mm và 50mm (kích thước tính từ mép đến điểm giao góc ngoài), chiều dài phôi phẳng = (50 - 2 - 2) + (50 - 2 - 2) + 4.46 = 96.46 mm.

Case 2: Hộp Inox 304 dày 1.5 mm, chấn 90°, R = 1 mm

• Tỷ lệ R/T = 1/1.5 = 0.66 (<1). Tra bảng ta chọn K = 0.38.

• Tính BA = 1.57 × (1 + 0.38 × 1.5) = 2.46 mm.

• Lưu ý: Nếu bạn dùng sai K = 0.45 (mặc định), BA sẽ là 2.63 mm. Điều này gây lỗi hụt kích thước gần 0.2 mm cho mỗi góc chấn, dẫn đến sai số cộng dồn nếu sản phẩm có nhiều góc.

Case 3: U-channel Nhôm 5052 dày 3 mm, 2 góc chấn 90°, R = 4.5 mm

• Tỷ lệ R/T = 4.5 / 3 = 1.5. Tra bảng ta chọn K = 0.46.

• Tính BA cho 1 góc = 1.57 × (4.5 + 0.46 × 3) = 1.57 × 5.88 = 9.23 mm.

• Với U-channel có 3 mặt (dài 30 - 50 - 30), tổng dung sai uốn cho 2 góc chấn là 9.23 × 2 = 18.46 mm.

Các yếu tố ảnh hưởng đến K-factor trong thực tế

Để tối ưu hóa bản vẽ DFM sheet metal, bạn cần hiểu rằng K-factor không phải là một hằng số cứng. Nó bị ảnh hưởng bởi:

• Loại vật liệu & độ cứng (Temper): Vật liệu gia nhiệt (annealed) có K-factor khác với vật liệu cứng (hard).

• Phương pháp uốn: Air bending (chấn tự do) cho K-factor khác với bottoming (chấn ép đáy) hoặc coining (chấn dập).

• Ảnh hưởng của bán kính uốn đến K-factor: Bán kính uốn (R) càng nhỏ (R/T thấp), trục trung hòa càng bị ép vào trong → K-factor càng thấp.

• Hướng cán của tấm (Grain direction): Chấn song song hay vuông góc với sớ kim loại làm thay đổi độ giãn dài.

• Tình trạng máy móc: Độ mòn của khuôn (chày/cối), khe hở V-die và lực ép thực tế của máy chấn CNC.

Sai lầm khi tính K-factor phần mềm CAD theo kinh nghiệm An Thành

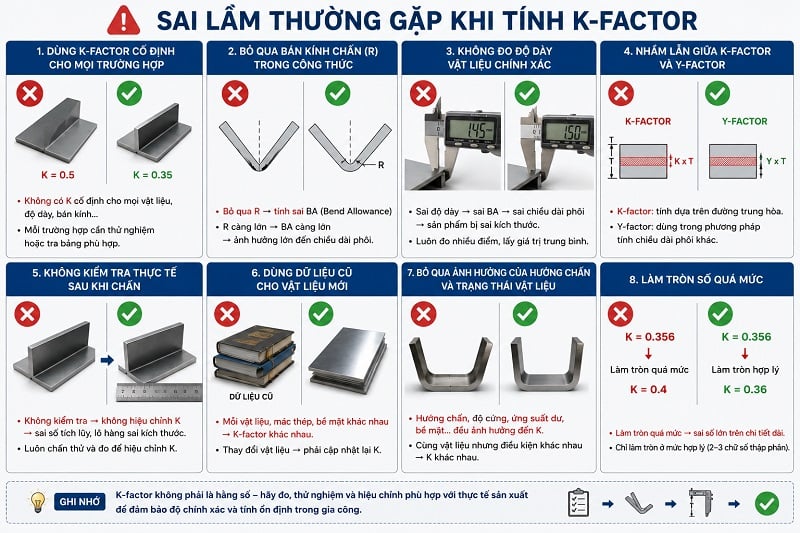

5 sai lầm thường gặp khi tính K-factor & cách khắc phục

1. Dùng K-factor mặc định của phần mềm CAD

   • Vấn đề: Mặc định SolidWorks thường để K = 0.5, Inventor là 0.44.

   • Hậu quả: Gây sai số 0.5 – 1 mm/bend nếu uốn thép mỏng hoặc inox.

   • Giải pháp: Luôn ghi đè thông số K-factor theo bảng tra vật liệu thực tế của nhà máy.

2. Áp dụng một hệ số K cho mọi bán kính uốn (R/T)

   • Vấn đề: Dùng K=0.4 cho cả R=1mm và R=5mm trên cùng độ dày tôn.

   • Hậu quả: Lỗi tích lũy (tolerance stack-up) làm phôi hụt hoặc dư khi chấn nhiều nếp.

   • Giải pháp: Phân loại K theo nhóm R/T (<1, 1-3, >3).

3. Nhầm lẫn Punch Radius (bán kính chày) với Inside Radius

   • Vấn đề: Đưa bán kính mũi chày vào công thức tính BA khi chấn tự do (Air bending).

   • Hậu quả: Tính hụt (underestimate) BA vì bán kính thực tế hình thành lớn hơn bán kính chày.

   • Giải pháp: Tính R thực tế dựa trên độ mở cối (V-die opening).

4. Không test mẫu (coupon) trước sản xuất hàng loạt

   • Vấn đề: Hoàn toàn tin tưởng vào lý thuyết.

   • Hậu quả: Cả lô hàng bị sai dung sai, trở thành phế liệu (scrap).

   • Giải pháp: Yêu cầu xưởng chấn gấp test 2-3 mẫu, đo đạc và tính ngược lại K-factor.

5. Bỏ qua lớp mạ/sơn phủ (Coating/Plating thickness)

   • Vấn đề: Không trừ hao độ dày của lớp mạ kẽm hoặc sơn tĩnh điện.

   • Hậu quả: Kích thước lọt lòng bị sai 0.1 – 0.2 mm/bend.

   • Giải pháp: Tính K-factor dựa trên độ dày phôi lõi (base metal thickness).

Ảnh hưởng của bán kính uốn đến K-factor thế nào đến sản phẩm

Câu hỏi thường gặp về K-factor

K-factor 0.5 có nghĩa là gì?

Khi K-factor = 0.5, trục trung hòa nằm chính giữa độ dày của vật liệu. Điều này thường chỉ xảy ra khi bán kính uốn rất lớn (R/T > 3), lúc này lực nén và kéo cân bằng nhau, vật liệu không bị mỏng đi ở góc uốn.

K-factor có thể lớn hơn 0.5 không?

Rất hiếm trong gia công kim loại tấm thực tế. K > 0.5 chỉ xảy ra trong các trường hợp uốn vật liệu có đặc tính đàn hồi thuần túy (không biến dạng dẻo), trục trung hòa bị đẩy ra xa mặt trong.

Làm sao xác định K-factor chính xác cho máy chấn của tôi?

Cách duy nhất là test thực tế (Test bend). Hãy cắt một phôi phẳng chính xác, chấn 90°, đo độ trừ chấn (Bend Deduction - BD) thực tế, sau đó dùng công thức toán học để tính ngược lại (Reverse engineering) ra giá trị K-factor riêng cho cối chày đó.

K-factor của Inox 304 khác thép đen như thế nào?

Inox 304 thường có K-factor thấp hơn thép đen khoảng 0.02 – 0.03 ở cùng điều kiện uốn. Nguyên nhân là do Inox có tính biến cứng sinh công (work hardening) cao, làm trục trung hòa bị ép chặt hơn vào phía trong góc uốn.

Có nên dùng chung một K-factor cho nhôm và thép không?

Tuyệt đối không. Nhôm (đặc biệt là các mác 5052, 6061) có độ giãn dài và giới hạn chảy khác biệt. Ở cùng tỷ lệ R/T, K-factor của nhôm thường thấp hơn thép từ 0.02 đến 0.03.

Chiều rộng V-die (cối chấn) ảnh hưởng thế nào đến K-factor?

Trong phương pháp chấn tự do (Air bending), V-die càng rộng thì bán kính uốn trong (R) hình thành một cách tự nhiên càng lớn. Khi R tăng (tỷ lệ R/T tăng), K-factor sẽ có xu hướng tiến dần về mức 0.5.

K-factor có thay đổi theo góc uốn không?

Sự thay đổi là rất nhỏ và thường không đáng kể đối với các góc uốn từ 0° đến 90°. Tuy nhiên, đối với các góc chấn ép bẹp (trên 165° đến 180°), cơ tính tại vùng uốn thay đổi mạnh, hệ số K thông thường sẽ không còn chính xác.

Kết luận

Hệ số chấn góc K-factor là "chìa khóa" quyết định độ chính xác của phôi trải phẳng. Để làm chủ kỹ thuật này, hãy nhớ 3 nguyên tắc cốt lõi: (1) Đừng dùng hệ số mặc định của phần mềm, (2) Sử dụng bảng tra theo đúng loại vật liệu & R/T, và (3) Luôn test mẫu thực tế.

Đối với các nhà máy gia công cơ khí theo yêu cầu tại Việt Nam, đặc biệt là các cụm công nghiệp cơ khí ở TP.HCM, Bình Dương, Đồng Nai, việc xây dựng một bộ tiêu chuẩn K-factor nội bộ (tương ứng với từng loại máy CNC, từng loại chày cối và nguồn thép) là bắt buộc để giảm tỷ lệ phế phẩm và tối ưu chi phí.

Bạn cần hỗ trợ thiết kế phôi chấn hoặc tư vấn kỹ thuật? Hãy liên hệ ngay Xưởng cơ khí An Thành với đội ngũ kỹ sư của chúng tôi để nhận file Excel tự động tính toán Bend Allowance và K-factor miễn phí, hoặc nhận báo giá gia công chấn gấp kim loại tấm CNC chính xác nhất! (Hotline/Zalo hỗ trợ B2B:094 2127 028).
