Tìm hiểu cách kiểm tra độ chính xác chi tiết CNC, chọn phần mềm CAD/CAM/CNC cho xưởng nhỏ, phương pháp hàn kết cấu dày, bảo trì thiết bị cơ khí, và tính chi phí gia công chi tiết.

1. Cách Kiểm Tra Độ Chính Xác Của Chi Tiết Sau Khi Gia Công CNC?

Kiểm tra độ chính xác của chi tiết sau khi gia công cơ khí bằng máy CNC là bước quan trọng để đảm bảo sản phẩm đáp ứng bản vẽ kỹ thuật và yêu cầu khách hàng. Dưới đây là các phương pháp kiểm tra phổ biến:

• Sử Dụng Thiết Bị Đo Lường:

  • Thước cặp (Caliper): Đo kích thước ngoài, trong, và độ sâu với độ chính xác ±0.02 mm.

  • Panme (Micrometer): Đo kích thước nhỏ với độ chính xác ±0.001 mm.

  • Đồng hồ so: Kiểm tra độ lệch hình học như độ tròn, độ phẳng, sai số khoảng ±0.01 mm.

  • Máy đo CMM (Coordinate Measuring Machine): Đo 3D chính xác, kiểm tra dung sai hình học theo tiêu chuẩn ISO 1101.

• Kiểm Tra Dung Sai:

  • So sánh kích thước thực tế với dung sai trong bản vẽ (theo ISO 286, ví dụ IT7: ±0.021 mm cho chi tiết 20 mm).

  • Sử dụng đồ gá kiểm tra để đánh giá khả năng lắp ghép (lắp ghép chặt, lỏng, hoặc trung gian).

• Kiểm Tra Bề Mặt:

  • Dùng máy đo độ nhám bề mặt (surface roughness tester) để đảm bảo độ mịn đạt yêu cầu (ví dụ, Ra 0.8 µm cho chi tiết y tế).

  • Kiểm tra bằng mắt thường hoặc kính lúp để phát hiện vết xước, nứt.

• Thử Nghiệm Chức Năng:

  • Lắp ráp chi tiết vào hệ thống thực tế để kiểm tra hiệu suất vận hành, đặc biệt với chi tiết như trục khuỷu hoặc bánh răng.

Tại An Thành, chúng tôi sử dụng máy CMM và thước cặp điện tử để kiểm tra độ chính xác chi tiết CNC, đảm bảo sai số dưới 0.01 mm cho khách hàng tại TP.HCM.

Kiểm tra độ chính xác chi tiết sau gia công cơ khí tại An Thành.

2. Phần Mềm Thiết Kế Nào Tốt Nhất Để Tích Hợp CAD/CAM/CNC Cho Xưởng Nhỏ?

Phần mềm CAD/CAM/CNC tích hợp giúp tối ưu hóa quy trình từ thiết kế đến lập trình và gia công, đặc biệt phù hợp cho xưởng nhỏ với đơn hàng vừa và nhỏ. Dưới đây là các phần mềm tốt nhất:

• Fusion 360 (Autodesk):

  • Ưu điểm: Tích hợp CAD/CAM/CNC, giao diện thân thiện, hỗ trợ lập trình 2-5 trục, giá hợp lý (~$500/năm).

  • Phù hợp: Xưởng nhỏ cần thiết kế và gia công chi tiết đơn giản như trục, bánh răng.

• SolidWorks CAM:

  • Ưu điểm: Tích hợp với SolidWorks CAD, hỗ trợ phay và tiện CNC, phù hợp cho chi tiết phức tạp.

  • Nhược điểm: Giá cao (~$2,000/năm), yêu cầu phần cứng mạnh.

  • Phù hợp: Xưởng cần thiết kế chi tiết kỹ thuật cao (như linh kiện y tế).

• Mastercam:

  • Ưu điểm: Chuyên sâu cho CAM, hỗ trợ lập trình CNC chính xác, phù hợp cho máy 3-5 trục.

  • Nhược điểm: Giá cao (~$4,000/năm), cần đào tạo chuyên sâu.

  • Phù hợp: Xưởng gia công đa dạng chi tiết.

• FreeCAD (Miễn Phí):

  • Ưu điểm: Miễn phí, hỗ trợ CAD cơ bản, tích hợp CAM qua plugin như Path Workbench.

  • Nhược điểm: Hạn chế về lập trình CNC phức tạp.

  • Phù hợp: Xưởng nhỏ với ngân sách hạn chế.

• Gợi Ý Chọn Phần Mềm:

  • Xưởng nhỏ tại TP.HCM nên chọn Fusion 360 vì chi phí thấp, dễ sử dụng, và tích hợp đầy đủ CAD/CAM/CNC.

  • Kết hợp với máy CNC như Haas TL-1 hoặc Fanuc Robodrill để tối ưu hóa quy trình.

An Thành sử dụng Fusion 360 để thiết kế và lập trình gia công cơ khí tại TP.HCM, đảm bảo hiệu quả và chính xác.

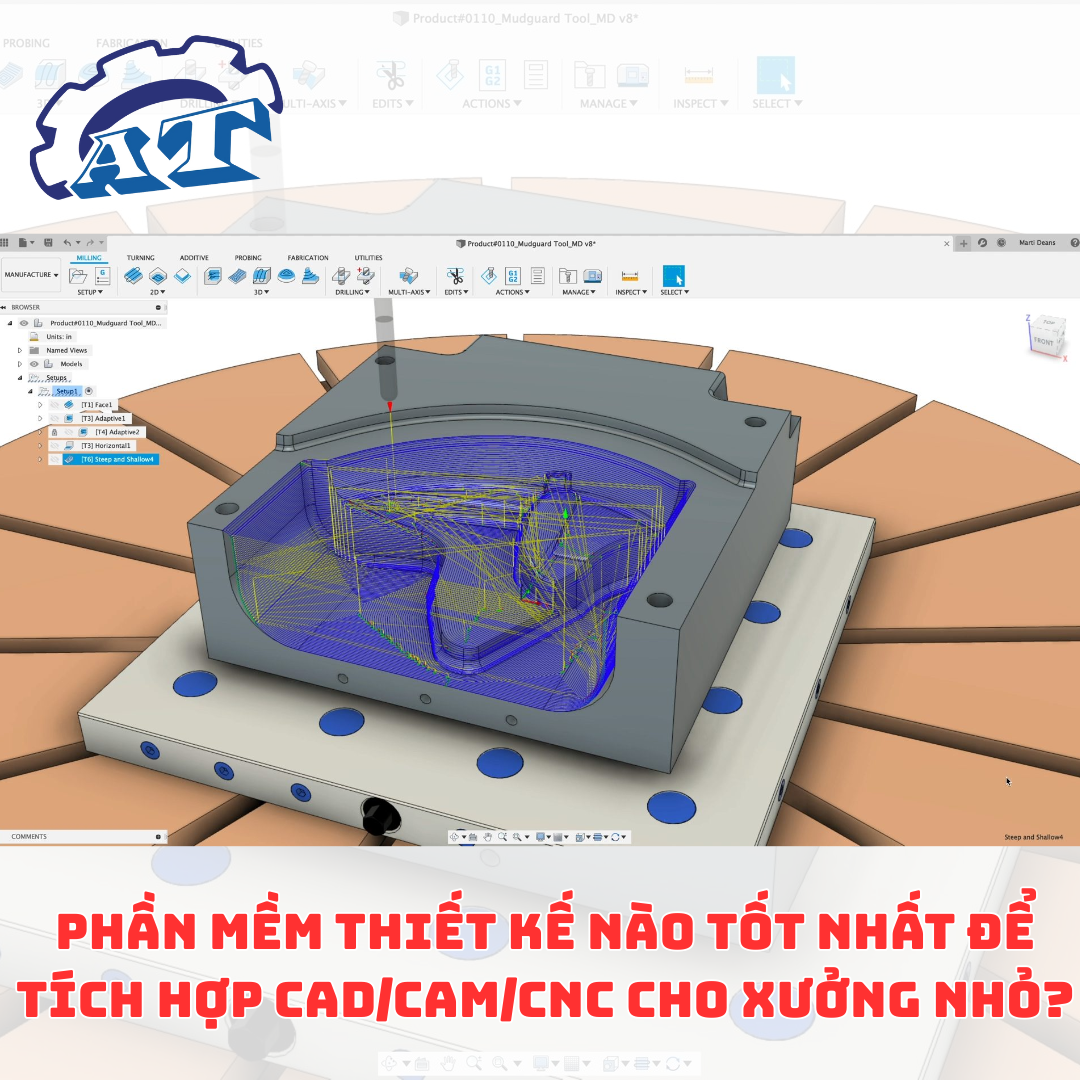

Sử dụng Fusion 360 trong gia công cơ khí tại An Thành.

3. Nên Dùng Phương Pháp Hàn Nào Cho Kết Cấu Dày, Chịu Lực Mạnh?

Hàn là phương pháp quan trọng trong gia công cơ khí để chế tạo kết cấu dày, chịu lực mạnh (như khung thép, dầm cầu). Dưới đây là các phương pháp hàn phù hợp:

• Hàn Hồ Quang Điện Cực Tan (SMAW):

  • Ưu điểm: Chi phí thấp, linh hoạt, phù hợp cho thép dày (>10 mm).

  • Nhược điểm: Yêu cầu kỹ năng cao, tốc độ hàn chậm.

  • Ứng dụng: Hàn kết cấu thép xây dựng, khung máy lớn.

• Hàn MIG/MAG (GMAW):

  • Ưu điểm: Tốc độ hàn nhanh, dễ tự động hóa, phù hợp cho thép hợp kim dày 5-20 mm.

  • Nhược điểm: Cần thiết bị đắt tiền, nhạy cảm với gió.

  • Ứng dụng: Hàn dầm thép, vỏ máy công nghiệp.

• Hàn TIG (GTAW):

  • Ưu điểm: Độ chính xác cao, mối hàn đẹp, phù hợp cho thép không gỉ và hợp kim.

  • Nhược điểm: Tốc độ chậm, chi phí cao.

  • Ứng dụng: Hàn chi tiết y tế hoặc hàng không.

• Hàn Hồ Quang Plasma (PAW):

  • Ưu điểm: Xuyên sâu, phù hợp cho thép rất dày (>20 mm).

  • Nhược điểm: Thiết bị phức tạp, chi phí cao.

  • Ứng dụng: Hàn kết cấu lớn trong ngành đóng tàu.

• Gợi Ý Chọn Phương Pháp:

  • Với kết cấu dày, chịu lực mạnh: Hàn MIG/MAG là lựa chọn tối ưu nhờ tốc độ nhanh và chi phí hợp lý.

  • Kết hợp điện cực phù hợp (như E7018 cho thép carbon) để đảm bảo độ bền mối hàn.

An Thành sử dụng hàn MIG/MAG để chế tạo kết cấu thép dày tại TP.HCM, đảm bảo độ bền và chất lượng mối hàn.

Hàn MIG/MAG trong gia công cơ khí tại An Thành.

4. Làm Sao Bảo Trì Thiết Bị Cơ Khí Đúng Cách Để Kéo Dài Tuổi Thọ Máy?

Bảo trì thiết bị gia công cơ khí đúng cách giúp kéo dài tuổi thọ máy, giảm thời gian dừng sản xuất, và tiết kiệm chi phí sửa chữa. Dưới đây là các bước bảo trì:

• Bảo Trì Phòng Ngừa:

  • Làm sạch: Lau sạch bụi, mạt kim loại, và dầu mỡ trên máy CNC sau mỗi ca làm việc.

  • Bôi trơn: Sử dụng dầu bôi trơn (như Mobil Vactra) cho các bộ phận chuyển động như trục chính, ray dẫn hướng.

  • Kiểm tra định kỳ: Kiểm tra hệ thống điện, động cơ, và dây đai mỗi 3 tháng.

• Bảo Trì Dự Đoán:

  • Sử dụng cảm biến IoT để giám sát rung động, nhiệt độ, và áp suất của máy CNC, dự đoán nguy cơ hỏng hóc.

  • Kiểm tra độ chính xác máy bằng đồng hồ so hoặc laser mỗi 6 tháng.

• Bảo Trì Sửa Chữa:

  • Thay thế dao cắt, vòng bi, hoặc bộ phận hỏng ngay khi phát hiện (ví dụ, dao mòn quá 0.2 mm).

  • Cân chỉnh máy nếu phát hiện sai lệch dung sai lớn.

• Đào Tạo Nhân Viên:

  • Đào tạo kỹ thuật viên về vận hành và bảo trì máy CNC để giảm lỗi do con người.

An Thành thực hiện bảo trì định kỳ hàng tháng cho máy CNC tại TP.HCM, đảm bảo tuổi thọ máy trên 10 năm và hiệu suất tối ưu.

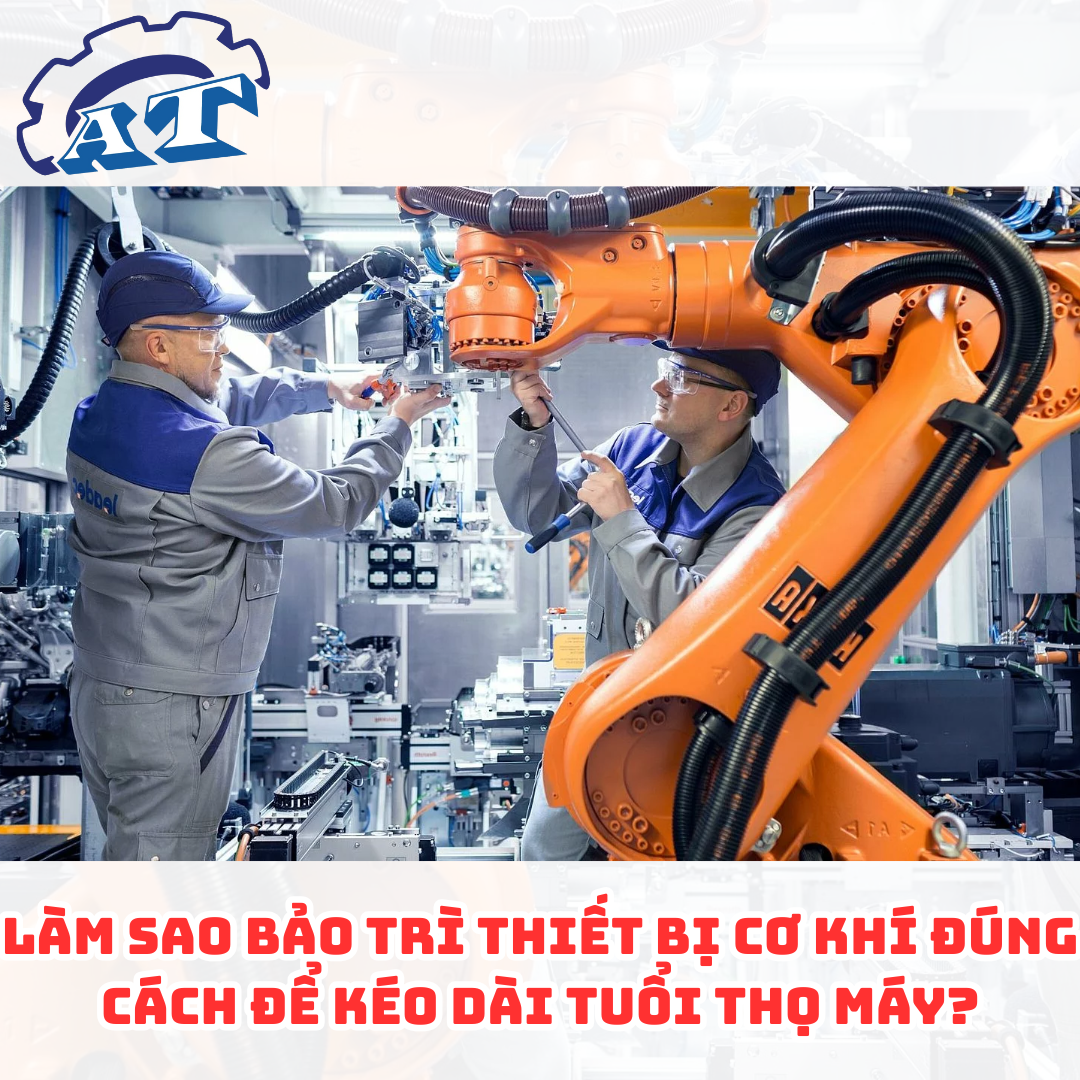

Bảo trì thiết bị gia công cơ khí tại An Thành.

5. Cách Tính Chi Phí Gia Công 1 Chi Tiết (Vật Tư, Nhân Công, Máy Móc)?

Tính chi phí gia công 1 chi tiết trong gia công cơ khí cần xem xét các yếu tố sau:

• Chi Phí Vật Tư:

  • Tính theo khối lượng vật liệu (kg) và giá thị trường. Ví dụ: Thép SKD11 giá ~100,000 VND/kg, chi tiết 0.5 kg → 50,000 VND.

  • Bao gồm lượng dư vật liệu (thường 5-10%) để bù hao hụt.

• Chi Phí Nhân Công:

  • Tính theo giờ làm việc của kỹ thuật viên. Ví dụ: Lương kỹ thuật viên tại TP.HCM ~50,000 VND/giờ, gia công 2 giờ → 100,000 VND.

  • Bao gồm chi phí lập trình CNC (~50,000-100,000 VND/chi tiết).

• Chi Phí Máy Móc:

  • Tính khấu hao máy CNC (giá máy ~1 tỷ VND, tuổi thọ 10 năm → ~2,700 VND/giờ).

  • Chi phí điện (~3,000 VND/kWh) và dung dịch làm mát (~10,000 VND/chi tiết).

  • Ví dụ: Gia công 2 giờ trên máy CNC → ~15,400 VND.

• Chi Phí Khác:

  • Chi phí đồ gá, dụng cụ cắt (dao carbide ~200,000 VND/chi tiết).

  • Chi phí kiểm tra chất lượng (~50,000 VND/chi tiết).

• Công Thức Tính Tổng Chi Phí:

  Chi phí = Vật tư + (Nhân công x Thời gian) + (Máy móc x Thời gian) + Chi phí khác

  Ví dụ: Gia công 1 trục thép SKD11 (0.5 kg, 2 giờ):

  • Vật tư: 50,000 VND

  • Nhân công: 100,000 VND

  • Máy móc: 15,400 VND

  • Chi phí khác: 250,000 VND

  • Tổng: 415,400 VND/chi tiết.

An Thành cung cấp báo giá chi tiết cho gia công cơ khí tại TP.HCM, đảm bảo minh bạch và tối ưu chi phí cho khách hàng.

6. FAQ Về Gia Công Cơ Khí

1. Cách kiểm tra độ chính xác chi tiết CNC?
Sử dụng thước cặp, panme, máy CMM, và kiểm tra dung sai theo tiêu chuẩn ISO 286.

2. Phần mềm CAD/CAM/CNC nào tốt nhất cho xưởng nhỏ?
Fusion 360 là lựa chọn tối ưu nhờ chi phí thấp, tích hợp đầy đủ CAD/CAM/CNC.

3. Phương pháp hàn nào cho kết cấu dày?
Hàn MIG/MAG là lý tưởng nhờ tốc độ nhanh và độ bền cao cho thép dày.

4. Làm sao bảo trì thiết bị cơ khí?
Làm sạch, bôi trơn, kiểm tra định kỳ, và sử dụng cảm biến IoT để dự đoán hỏng hóc.

5. Cách tính chi phí gia công chi tiết?
Cộng chi phí vật tư, nhân công, máy móc, và chi phí khác (đồ gá, kiểm tra chất lượng).
