Ký Hiệu Bản Vẽ Cơ Khí: Cách Đọc, Phân Loại Và Tra Cứu Chi Tiết

Bạn đang gặp khó khăn khi cầm trên tay một bản vẽ cơ khí với hàng tá ký hiệu ⌀, ±, Ra hay các khung dung sai hình học GD&T lạ lẫm? Việc không hiểu rõ ý nghĩa của chúng có thể dẫn đến việc chọn sai phương pháp gia công và gá đặt phôi. Bài viết này không liệt kê một cách máy móc, mà sẽ dẫn dắt bạn đi từ bản chất của từng nhóm ký hiệu, cách đọc đúng chuẩn cho đến việc áp dụng chúng vào thực tế gia công một chi tiết hoàn thiện.

Ký hiệu bản vẽ cơ khí là ngôn ngữ kỹ thuật giúp thể hiện kích thước, dung sai, hình học, độ nhám và yêu cầu gia công của một chi tiết. Hiểu đúng các ký hiệu không chỉ giúp đọc bản vẽ chính xác mà còn hạn chế sai sót trong quá trình gia công và kiểm tra sản phẩm.

Ký hiệu bản vẽ cơ khí là gì?

Bản vẽ cơ khí không đơn thuần là hình ảnh phác họa của một chi tiết. Nó là một tài liệu pháp lý kỹ thuật, tập hợp toàn bộ thông tin về hình học, vật liệu và phương pháp chế tạo để người thợ gia công và kỹ sư đo kiểm có thể tạo ra sản phẩm đúng ý đồ thiết kế.

Ký hiệu trên bản vẽ dùng để thể hiện điều gì?

Ký hiệu là "chữ viết" của bản vẽ, bao gồm các nhóm thông tin cốt lõi:

• Kích thước và Dung sai.

• Hình dạng hình học và Vị trí tương quan (GD&T).

• Độ nhám bề mặt.

• Lỗ, ren và Chuẩn định vị (Datum).

• Vật liệu, yêu cầu xử lý nhiệt và bề mặt.

Vì sao không thể chỉ nhìn kích thước để gia công?

Ví dụ thực tế: Một trục có đường kính thiết kế đúng 20 mm. Khi tiện xong, dùng thước kẹp đo đạt chuẩn 20 mm. Tuy nhiên, trục bị ô-van (độ tròn không đạt) hoặc bị cong (độ thẳng không đạt). Kết quả là trục không thể lắp lọt vào ổ bi.

Đó là lý do kích thước chỉ là điều kiện cần. Dung sai hình học và độ nhám mới là điều kiện đủ để một chi tiết thực sự "hoạt động" được.

Các nhóm ký hiệu bản vẽ cơ khí cần biết

Nhóm ký hiệu kích thước

• ⌀ (Đường kính): Kích thước mặt cắt ngang của khối trụ hoặc lỗ.

• R (Bán kính): Kích thước của cung tròn hoặc góc bo.

• SR / S⌀ (Bán kính cầu / Đường kính cầu): Dùng cho các bề mặt dạng mặt cầu.

• Kích thước tham chiếu: Thường đặt trong ngoặc đơn ( ), dùng để tham khảo, không dùng để đo kiểm nghiệm thu.

Ví dụ cách đọc

• ⌀20: Đường kính 20 mm.

• R10: Bo cung bán kính 10 mm.

• 45°: Góc nghiêng 45 độ.

• 100 ±0,05: Chiều dài 100 mm với sai lệch cho phép là 0,05 mm.

Nhóm ký hiệu dung sai kích thước

Dung sai quy định khoảng sai lệch cho phép của một kích thước để đảm bảo lắp ráp.

• Dung sai đối xứng: Sai lệch trên và dưới bằng nhau (VD: ±0.05).

• Dung sai một phía: Chỉ cho phép sai lệch về một hướng dương hoặc âm (VD: +0.05 / 0).

• Dung sai hai phía: Sai lệch trên và dưới khác nhau (VD: +0.02 / -0.01).

Ví dụ đọc 20 ±0,02 mm

• Kích thước danh nghĩa: 20 mm.

• Sai lệch trên / dưới: +0,02 mm / -0,02 mm.

• Khoảng kích thước cho phép (đạt yêu cầu): Từ 19,98 mm đến 20,02 mm.

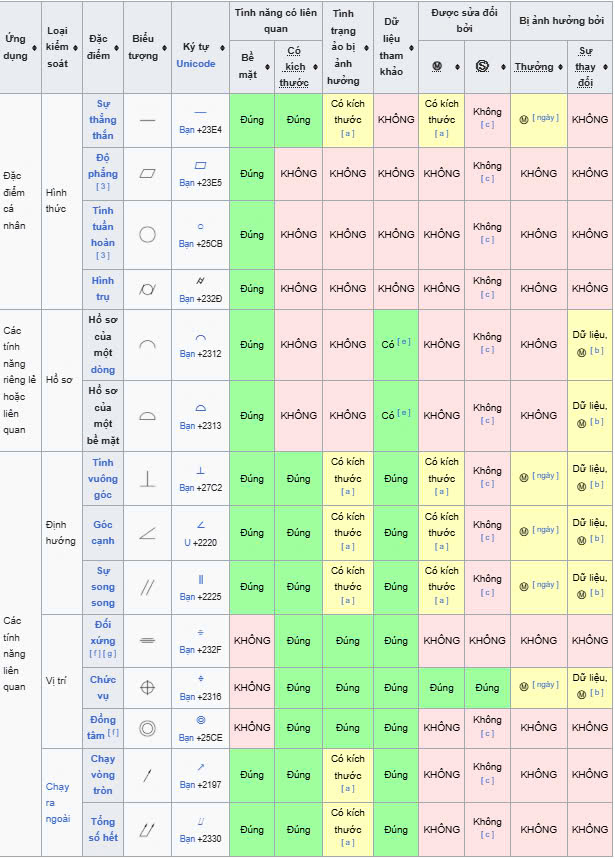

Ký hiệu dung sai hình học GD&T

GD&T là gì?

Geometric Dimensioning and Tolerancing (GD&T) là hệ thống tiêu chuẩn dùng để quy định mức độ sai lệch cho phép về hình dạng, hướng, vị trí và độ đảo của đối tượng hình học.

Nhóm dung sai hình dạng

• Độ thẳng (Straightness - ⏤): Kiểm soát độ thẳng của một đường hoặc trục. Ứng dụng khi tiện trục dài.

• Độ phẳng (Flatness - ⏥): Đảm bảo bề mặt không bị lồi/lõm vượt mức. Quan trọng khi phay mặt bậc.

• Độ tròn (Circularity - ○): Kiểm soát mặt cắt ngang của khối trụ không bị ô-van.

• Độ trụ (Cylindricity - ⌭): Tổng hợp của độ thẳng và độ tròn trên toàn bộ chiều dài trục.

Nhóm dung sai định hướng

• Độ song song (Parallelism - ∥): Bề mặt/trục phải song song với mặt chuẩn.

• Độ vuông góc (Perpendicularity - ⊥): Bề mặt/trục phải tạo góc đúng 90° với chuẩn.

• Độ nghiêng (Angularity - ∠): Kiểm soát góc nghiêng bất kỳ.

Lưu ý chuyên gia: Độ phẳng chỉ quan tâm đến chính bề mặt đó. Độ song song và vuông góc bắt buộc phải có mặt chuẩn (Datum) để so sánh.

Nhóm dung sai vị trí

• Dung sai vị trí (Position - ⌖): Xác định tâm lỗ hoặc trục được phép xê dịch bao nhiêu so với vị trí lý tưởng. Rất quan trọng khi gia công cụm lỗ mặt bích CNC.

• Độ đồng tâm (Concentricity - ◎): Tâm của hai khối trụ phải nằm trên cùng một trục.

• Độ đối xứng (Symmetry - ⌯): Các đặc tính hình học phân bố đều qua mặt phẳng chuẩn.

Nhóm dung sai độ đảo

• Độ đảo tròn (Circular Runout - ↗): Kiểm soát sai lệch tại một mặt cắt khi chi tiết quay 1 vòng.

• Độ đảo toàn phần (Total Runout - ⌰): Kiểm soát sai lệch trên toàn bộ bề mặt khi chi tiết quay, ứng dụng nghiêm ngặt cho trục quay tốc độ cao.

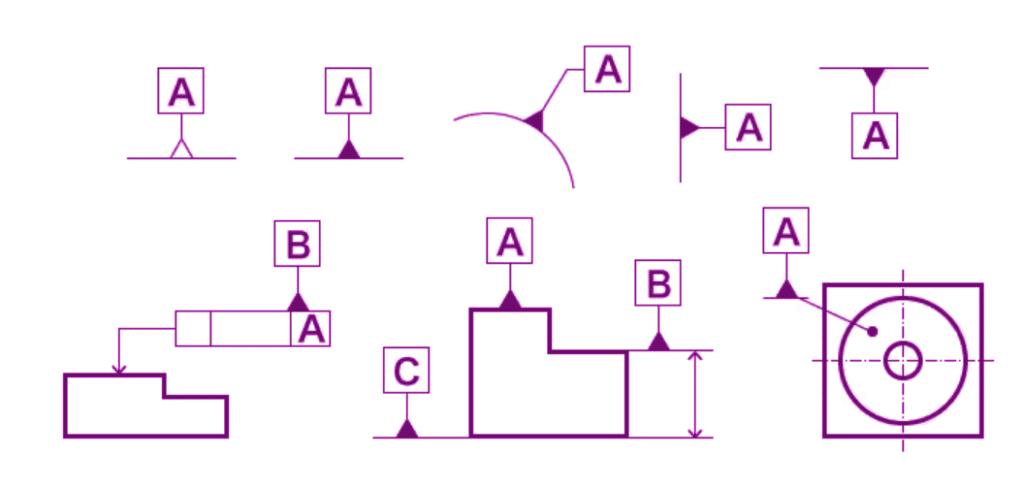

Ký hiệu Datum và chuẩn tham chiếu

Datum là gì?

Trong gia công, Datum là chuẩn tham chiếu (mặt phẳng, trục, hoặc điểm) lý tưởng được sử dụng làm gốc để xác định vị trí hoặc quan hệ hình học của các yếu tố khác trên chi tiết.

Datum A, B, C có ý nghĩa gì?

• Chuẩn chính (Primary Datum A): Mặt định vị chính (khống chế 3 bậc tự do).

• Chuẩn phụ (Secondary Datum B): Khống chế 2 bậc tự do tiếp theo.

• Chuẩn thứ ba (Tertiary Datum C): Khống chế bậc tự do cuối cùng để cố định chi tiết.

Ảnh hưởng đến gá đặt và đo kiểm

Bản vẽ ghi chuẩn nào thì khi gia công (phay, tiện CNC) thợ vận hành phải dùng mặt đó làm mặt tỳ (gá đặt). Khi KCS kiểm tra bằng máy đo 3D (CMM), họ cũng phải thiết lập lại hệ tọa độ theo đúng thứ tự A-B-C này.

Ký hiệu độ nhám bề mặt

Độ nhám bề mặt là gì?

Độ nhám là những mấp mô vi mô trên bề mặt chi tiết sau khi gia công.

Ký hiệu Ra trên bản vẽ

• Ra 3.2: Bề mặt gia công thô (Phay/tiện thô).

• Ra 1.6: Bề mặt gia công tinh (Phay/tiện tinh).

• Ra 0.8: Bề mặt nhẵn bóng (Cần qua nguyên công mài).

• Ra 0.4: Bề mặt siêu bóng (Mài tinh, đánh bóng, mài nghiền).

Yêu cầu độ nhám quyết định trực tiếp đến việc chọn máy móc, dao cụ và thứ tự nguyên công.

Ký hiệu lỗ và ren

• Lỗ xuyên (THRU): Ví dụ ⌀10 THRU nghĩa là lỗ đường kính 10 mm khoan xuyên thủng qua chi tiết.

• Chiều sâu lỗ (↧): Ví dụ ⌀10 ↧20 là lỗ mù sâu 20 mm.

• Lỗ ren (M): M10 × 1.5 là ren hệ mét, đường kính ngoài 10 mm, bước ren 1.5 mm.

• Lỗ khoét bậc (Counterbore - ⌴): Lỗ to phía trên để giấu đầu bulong lục giác.

• Lỗ khoan chìm (Countersink - ⌵): Lỗ vát hình nón để giấu đầu ốc vít chìm.

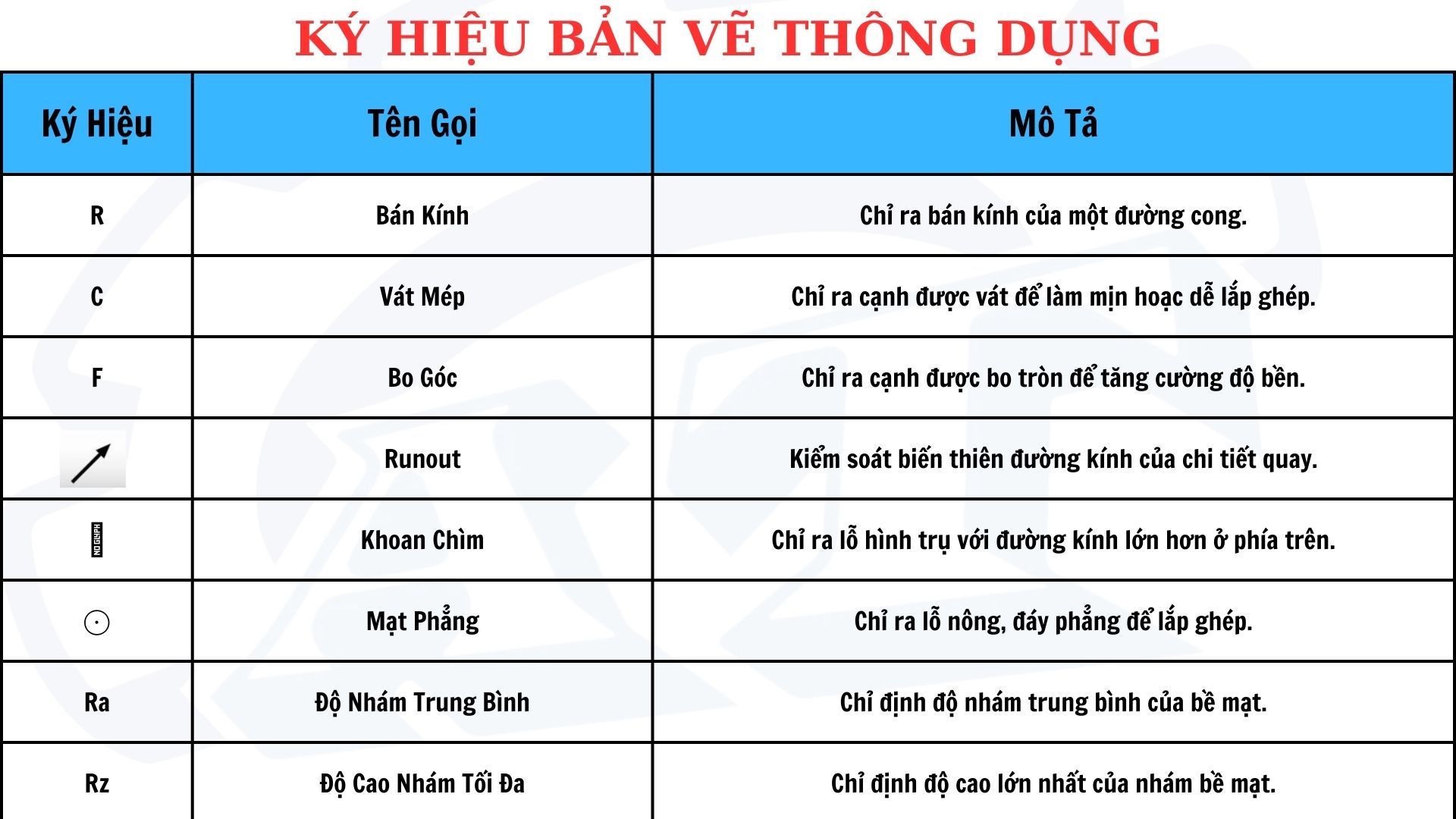

Bảng tra cứu nhanh ký hiệu bản vẽ cơ khí

Ký hiệu	Tên gọi	Ý nghĩa	Ứng dụng thực tế
⌀	Đường kính	Xác định đường kính danh nghĩa	Lỗ, trục
R	Bán kính	Xác định bán kính đường cong	Bo góc, cung tròn
±	Dung sai	Giới hạn sai lệch cho phép	Kích thước dài, góc
⏥	Độ phẳng	Kiểm soát sai lệch lồi/lõm	Bề mặt lắp ráp, mặt chuẩn
○	Độ tròn	Kiểm soát tiết diện tròn	Ngõng trục, lỗ bạc đạn
⊥	Vuông góc	Bề mặt tạo góc 90° so với chuẩn	Khối vuông, vai trục
∥	Song song	Bề mặt cách đều mặt chuẩn	Tấm kê, rãnh trượt
⌖	Vị trí	Giới hạn sai lệch tâm	Cụm lỗ bắt bulong
Ra	Độ nhám	Mức độ nhẵn mịn bề mặt	Mặt ma sát, mặt thẩm mỹ

Ví dụ đọc ký hiệu bản vẽ cơ khí

Ví dụ 1 – Đọc kích thước: ⌀20 ±0,02

Chi tiết trục có đường kính danh nghĩa 20 mm. Giới hạn gia công lớn nhất là 20.02 mm, nhỏ nhất là 19.98 mm.

Ví dụ 2 – Đọc lỗ: 4X ⌀10 THRU

Chi tiết có 4 vị trí lỗ giống nhau (4X), đường kính mỗi lỗ là 10 mm và được khoan xuyên qua toàn bộ độ dày vật liệu (THRU).

Ví dụ 3 – Đọc ren: M10 × 1.5

Lỗ taro ren hệ mét chữ M, đường kính đỉnh ren 10 mm, bước ren 1.5 mm (ren thường).

Ví dụ 4 – Khung GD&T: [ ⌖ | ⌀0.1 | A | B | C ]

Yêu cầu kiểm soát Dung sai vị trí (⌖) của tâm lỗ. Vùng dung sai là một hình trụ có đường kính 0.1 mm. Vị trí tâm này được xác định dựa trên hệ trục tọa độ tạo bởi 3 mặt chuẩn: Datum A, B và C.

Ký hiệu bản vẽ cơ khí ảnh hưởng thế nào đến gia công CNC?

• Kích thước & Dung sai: Quyết định việc chọn máy phay/tiện thông thường hay máy CNC chính xác cao; chọn chế độ cắt, dao cụ, và bù dao (wear offset).

• Độ nhám: Quyết định số lần chạy dao và công đoạn hoàn thiện (chạy tinh, mài, đánh bóng).

• GD&T & Datum: Định hướng trực tiếp cách gá đặt phôi (setup). Gá sai mặt Datum thì dù kích thước có đạt, dung sai hình học vẫn báo lỗi (NG) khi đưa lên máy đo CMM.

• Phương pháp đo kiểm: Bản vẽ quyết định QC sẽ dùng thước kẹp, panme, dưỡng ren hay máy đo tọa độ để nghiệm thu.

Quy trình từ bản vẽ đến chi tiết CNC hoàn thiện

1. Đọc bản vẽ kỹ thuật: Phân tích yêu cầu, kích thước, dung sai.

2. Xác định vật liệu & chuẩn Datum: Lên phương án gá đặt.

3. Lập quy trình công nghệ & Lập trình CAM: Chọn dao, chế độ cắt, xuất mã G-code.

4. Gia công CNC: Tiến hành chạy thô, chạy tinh trên máy.

5. Đo kiểm (QC): Đối chiếu sản phẩm thực tế với ký hiệu GD&T và dung sai bản vẽ.

6. Hoàn thiện & Bàn giao: Xử lý bề mặt, đóng gói.

Kết luận

Trong gia công cơ khí chính xác, một bản vẽ chỉ thực sự có giá trị khi người thiết kế, đơn vị gia công và bộ phận kiểm tra cùng hiểu thống nhất các thông tin trên đó. Đọc đúng ký hiệu là bước đầu tiên để đảm bảo chi tiết được chế tạo chuẩn hình dáng, kích thước và công năng.

Nếu bạn đang có bản vẽ và cần một đối tác chuyển hóa những ký hiệu kỹ thuật khắt khe đó thành sản phẩm thực tế, gia công cơ khí chính xác CNC tại An Thành chính là giải pháp đáng tin cậy.

Bạn có đang gặp khó khăn trong việc thiết lập chuẩn Datum gá đặt cho một cụm chi tiết phức tạp trên máy CNC không?
