Bản vẽ và các ký hiệu trên bản vẽ gia công cơ khí cần biết

Trong cơ khí tất cả các bản vẽ điều có rất nhiều các khí hiệu, viết tắt, các ký hiệu này sẽ có nhiệu vụ nêu rõ chức năng và đặc điểm của các công cụ, hay các nội dung cụ thể bằng các từ ngữ ngắn, ký hiệu dễ nhận dạng. Từ đó có thể tiết kiệm được không gian cho bản vẽ, có rất nhiều các ký hiệu  và bài viết này sẽ cho ta biết cụ thê chức năng của các ký hiệu trên bản vẽ gia công cơ khí.

Các ký hiệu trên bản vẽ gia công cơ khí là gì?

Trong cơ khí, hầu như chúng ta sẽ dễ dàng bắt gặp được những chữ viết tắt, những ký hiệu khá nhiều trên các bản vẽ. Những từ này là những từ dùng để viết ngắn gọn nội dung, đặc điểm hay các tính năng để thay thế những từ đầy đủ dài dòng.

Để tránh mất quá nhiều chổ cho các từ ngữ đó, nên người ta đã thay thế chúng bằng các ký hiệu, viết tắt, từ đó bản vẽ của chúng ta sẽ dễ nhìn hơn.

Không chỉ trên bản vẽ gia công cơ khí, mà hầu như tất cả các bản vẽ, biểu đồ, hay trên các bảng điều khiển, người ta cũng sẽ ưu tiên sử dụng các ký hiệu, chữ viết tắt. Vì không có quá nhiều không gian dành cho chữ viết, thay vào đó người ta muốn hiển thị nhiều nội dung của bản vẽ hơn từ đó các ký hiệu, chữ viết tắt được ra đời.

Các ký hiệu trên bản vẽ gia công cơ khí, chữ viết tắt, mà có thể chúng ta đã biết hoặc chưa thể biết hết. Trong nội dung tiếp theo chúng ta cùng xem đến là các ký hiệu trên bản vẽ gia công cơ khí bao gồm những ký hiệu nào.

Các ký hiện trên bản vẽ gia công cơ khí bao gồm

1. Datum Symbol/ biểu tượng ngày tháng
2. Datum (old)/ ngày
3. Datum (new)/ ngày (mới)
4. Target point/ điểm mục tiêu
5. Target line/ dòng mục tiêu
6. Target area (circle)/ Khu vực mục tiêu (vòng tròn)
7. Target area (rectangle)/ Vùng mục tiêu (hình chữ nhật)
8. Text ( box callout)/ Văn bản (chú thích hộp)
9. Text ( callout)/ Chú thích văn bản
10. Text ( all around callout)/ Văn bản (xung quanh chú thích)
11. Text ( text block)/ Khối văn bản
12. Simple frame/ Khung đơn giản
13. Basic simple/ Đơn giản cơ bản
14. Straightness/ Ngay thẳng
15. Flatness/ Bằng phẳng
16. line profile/ Hồ sơ dòng
17. Circularity/ Sự tuần hoàn
18. Cylindricity/ Hình trụ
19. Surface profile/ Hồ sơ bề mặt
20. Position/ Chức vụ
21. Concentricity/ Đồng tâm
22. Symmetry/ Đối diện
23. Parallism/ Song song
24. Perpendicularity/ Tính vuông góc
25. Angularity/ Góc cạnh
26. Total runout/ Tổng số lần chạy
27. Material condition/ Tình trạng vật chất
28. Surface finish/ hoàn thiện bề mặt
29. Surface finish, removal process/ Hoàn thiện bề mặt, quá trình loại bỏ
30. Surface finish, no process permitted/ Hoàn thiện bề mặt, không có quy trình nào được phép
31. Arc length/ Chiều dài vòng cung
32. Diameter/ Đường kính
33. Countersink/ bộ đếm
34. Depth/ Chiều sâu
35. Slope/ Dốc

Tin tức liên quan: Gia công cơ khí tiếng Nhật là gì?

Một số bản vẽ gia công cơ khí

Bản vẽ gia công cơ khí là một công cụ giúp truyền đạt thông tin của các thiết bị, sản xuất, máy móc, v.v…Mô tả các nội dung lên trên bề mặt giấy, xem xét, kiểm duyệt, trước khi bắt đầu thực hành công đoạn gia công cơ khí.

Bản vẽ trong gia công cơ khí có rất nhiều loại dưới đây là một số loại cơ bản

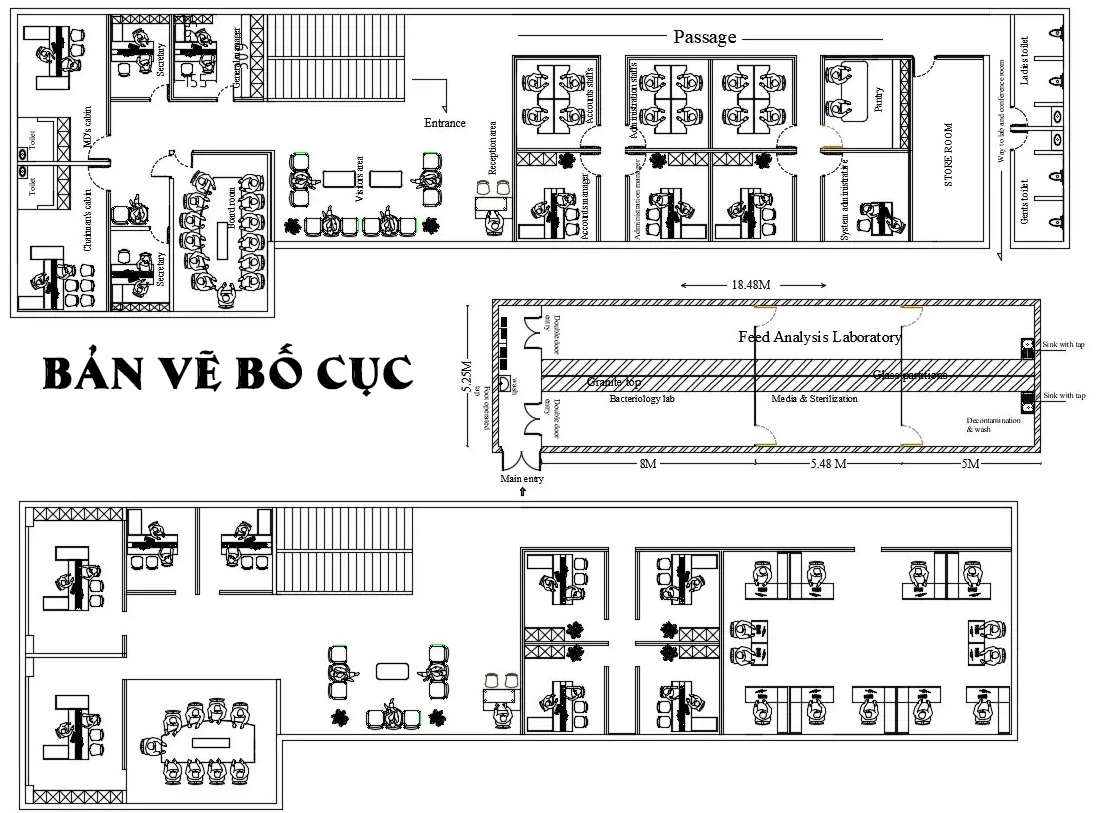

Bản vẽ bố cục

Bản vẽ miêu tả những bước đầu phát triển về thiết kế, các bước lắp đặt, tuy không thể hiện rõ về hình ảnh cũng như các chi tiết cụ thể, như nhìn chung bản vẽ bố cục cũng thể hiện được kích thước, tỷ lệ gần như là đầy đủ, có thể thực hiện như một bản vẽ lắp ráp tạm thời cho các thiết bị, máy móc.

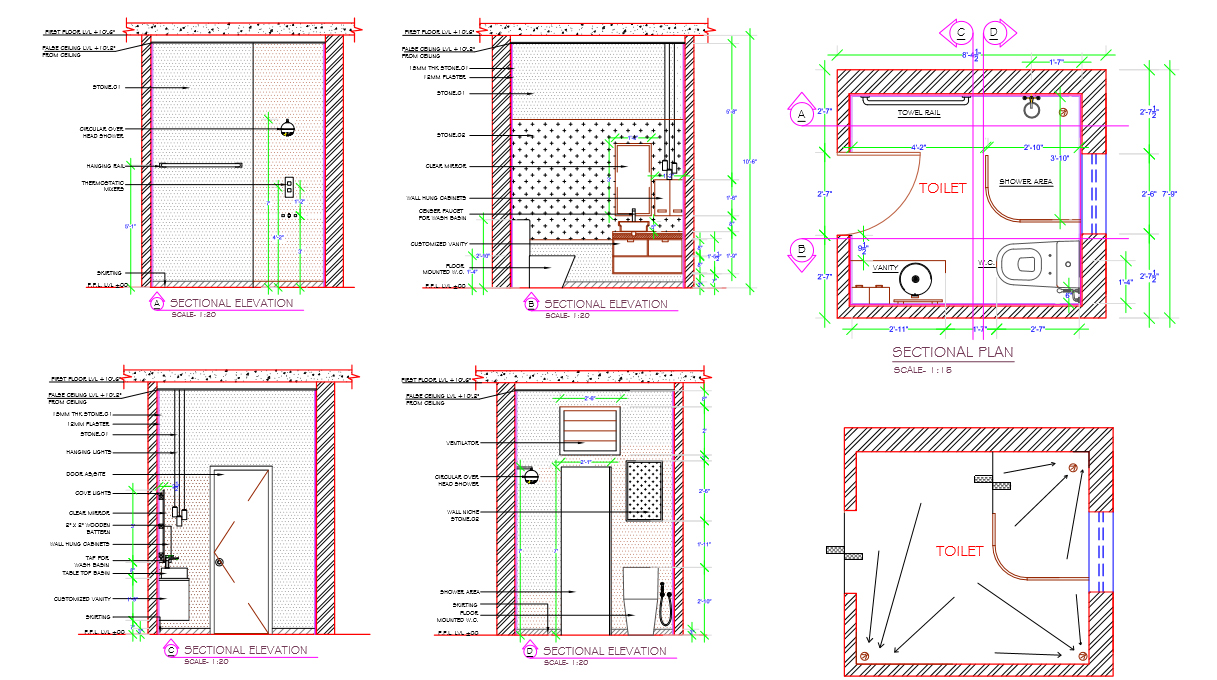

Bản vẽ chi tiết

Bản vẽ chi tiết cung cấp đầy đủ các thông số, thông tin hoàn chỉnh cho từ bộ phận hoặc nhiều bộ phận

Bản vẽ lắp ráp

Hiểu đúng và sử dụng ký hiện bản vẽ cơ khí đúng cách.

Bản vẽ lắp xác xác định chính xác các cấu hình, nội dung của các bộ phận được miêu tả, mỗi bộ phận được lắp ráp được thiết lập một cách cụ thể. Trong các trình tự lắp ráp có các bộ phận cần dùng để xem xét chi tiết hơn, lúc đó bản vẽ chi tiết sẽ thực hiện chức năng của mình.

Công ty TNHH Kỹ Thuật An Thành với đội ngũ kỹ sư giàu kinh nghiệm, kỹ thuật tiên tiến, sẽ giúp bạn các tạo ra những bản vẽ cơ khí đầy đủ và chính xác nhất theo yêu cầu. Ngoài ra bên công ty chúng tôi nhận gia công cơ khí trên toàn quốc, sản phẩm cơ khí đã được phân phối hơn 63 tỉnh thành, đây cũng là sự uy tín đáng kể để bạn có thêm một địa điểm để tham khảo. Nếu có nhu cầu gia công cơ khí xin vui lòng liên hệ với chúng tôi để có thêm thông tin chi tiết và chính xác nhất.

Sau khi đã đọc xong bài viết các ký hiệu trên bản vẽ gia công cơ khí, bạn cảm thấy kiến thức này có hữu ích không, nếu có hãy chia sẽ bài viết cũng như kiến thức này đến tất cả những người thân yêu của mình nhé! Xin cám ơn tất cả các bạn.
