So sánh chấn CNC, dập và uốn kim loại phương pháp tối ưu cho sản xuất

Trong bối cảnh sản xuất cơ khí hiện đại, việc lựa chọn sai phương pháp gia công kim loại tấm (giữa Chấn CNC, Dập hay Uốn) có thể khiến doanh nghiệp lãng phí từ 30% đến 50% chi phí khuôn mẫu, kéo dài thời gian setup và làm sụt giảm lợi nhuận nghiêm trọng.

Thực tế cho thấy, nhiều xưởng cơ khí đã mắc sai lầm khi đầu tư máy dập đắt đỏ cho các đơn hàng nhỏ lẻ, hoặc ngược lại, cố gắng sử dụng máy chấn CNC cho những lô hàng lên tới 20.000 chi tiết. Cả hai cách làm này đều dẫn đến bài toán kinh tế sai lệch khi áp dung cho việc gia công kim loại tấm hiện nay.

Bài viết dưới đây sẽ phân tích chi tiết dưới góc độ kỹ thuật và kinh tế, giúp các doanh nghiệp lựa chọn đúng phương pháp, từ đó tối ưu ROI (tỷ suất hoàn vốn) và rút ngắn lead time hiệu quả.

Tổng Quan Về 3 Phương Pháp Gia Công Kim Loại Tấm

Để ứng dụng đúng, chúng ta cần phân định rõ bản chất cơ học và nguyên lý hoạt động của từng phương pháp.

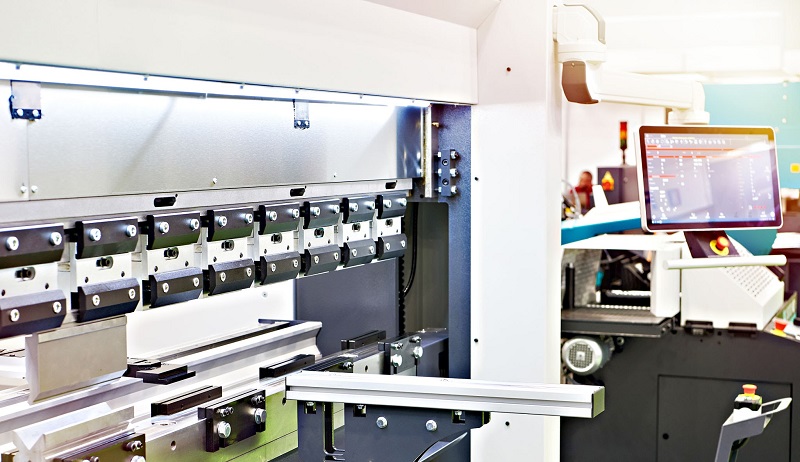

Hệ thống máy chấn CNC hiện đại tại xưởng

1. Chấn CNC (Press Brake) - "Linh hoạt và chính xác"

Chấn CNC là quá trình sử dụng máy chấn được điều khiển bằng hệ thống máy tính (CNC) để tạo lực ép thông qua chày (punch) và cối (die), từ đó làm biến dạng dẻo cục bộ tấm kim loại theo các góc và biên dạng đã được lập trình sẵn.

• Nguyên lý hoạt động: Hệ thống servo hoặc thủy lực sẽ điều khiển trục Y (độ sâu chấn), trục X (vị trí dừng) và trục R (nâng hạ ngón chấn). Các hệ thống hiện đại thường tích hợp cảm biến góc (Lazer Safe, WILA) để đo góc uốn theo thời gian thực và tự động bù trừ độ đàn hồi (springback) của vật liệu.

• Đặc tính kỹ thuật:

  • Độ chính xác cao: ±0.01mm đến ±0.1mm tùy thuộc vào dòng máy.

  • Góc uốn: Từ 0° đến 180°, bán kính R có thể tùy chỉnh linh hoạt.

  • Vật liệu tương thích: Inox (SUS 304/316), thép (SPCC/SS400), nhôm (5052/6061), đồng thau,...

• Ứng dụng điển hình: Sản xuất vỏ tủ điện, khung máy công nghiệp, thang máng cáp, thiết bị y tế và các chi tiết có biên dạng phức tạp.

2. Dập kim loại (Stamping/Pressing) - "Tốc độ và đồng nhất"

Dập kim loại là phương pháp sử dụng lực từ máy dập (có thể là cơ khí, thủy lực hoặc servo) kết hợp với khuôn chuyên dụng để tạo hình, cắt, đột, dập nổi hoặc dập chìm sản phẩm trong một hoặc nhiều hành trình.

• Nguyên lý hoạt động: Sử dụng một bộ khuôn dập (die set) bao gồm chày và cối được thiết kế cố định, đặc thù cho từng loại chi tiết. Lực dập dao động từ 10 đến 500 tấn với tốc độ đạt 30 - 100 SPM (strokes per minute - số nhịp dập mỗi phút). Phổ biến nhất trong sản xuất hàng loạt là dập liên hoàn (progressive die), cho phép thực hiện nhiều công đoạn chỉ trong một lần cấp liệu.

• Đặc tính kỹ thuật:

  • Độ chính xác: ±0.05mm đến ±0.2mm (phụ thuộc hoàn toàn vào độ chính xác của khuôn).

  • Phù hợp với các chi tiết có tính đối xứng, hình học đơn giản và yêu cầu sản xuất số lượng lớn.

• Ứng dụng điển hình: Sản xuất linh kiện ô tô, xe máy, vỏ thiết bị gia dụng và linh kiện phần cứng điện tử.

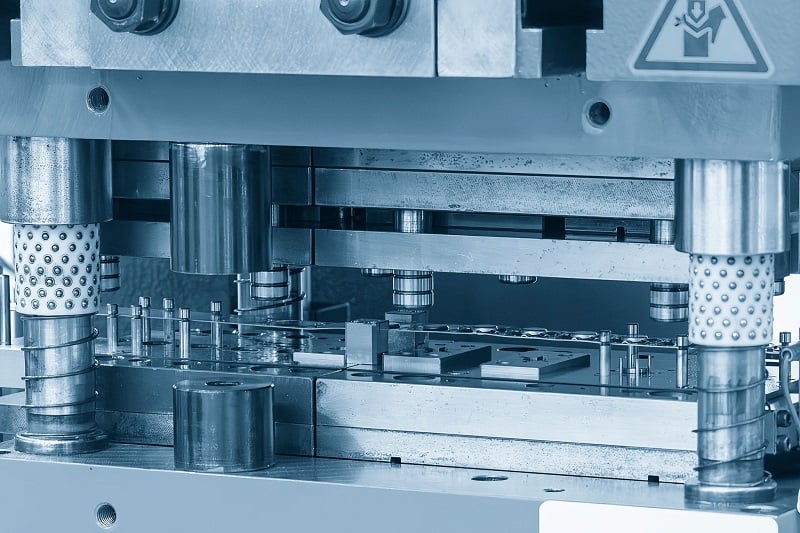

Chi tiết bộ khuôn dập liên hoàn trong sản xuất công nghiệp

3. Uốn kim loại (Bending) - "Khái niệm rộng, cần phân biệt"

Trong kỹ thuật cơ khí, "uốn" là một thuật ngữ khá rộng. Cần phân biệt rõ các hình thức sau:

• Uốn CNC (trên máy chấn): Bản chất chính là quá trình chấn CNC tạo góc, thường được gọi là "uốn tấm CNC".

• Uốn ống/profile: Sử dụng máy uốn ống, máy uốn thép hình chuyên dụng (không nằm trong phạm vi gia công tấm).

• Uốn thủ công: Sử dụng máy uốn tay, kìm, đe,... Phương pháp này có sai số lớn, năng suất thấp và phụ thuộc nhiều vào tay nghề thợ.

(Trọng tâm của bài viết này tập trung so sánh giữa Chấn CNC và Dập - hai phương pháp công nghiệp phổ biến nhất).

Bảng So Sánh Nhanh: Chấn CNC, Dập và Uốn

Nhận xét từ chuyên gia: Chấn CNC hoàn toàn vượt trội về tính linh hoạt và độ chính xác cao đối với các lô hàng nhỏ đến trung bình. Ngược lại, phương pháp dập kim loại chỉ thực sự mang lại hiệu quả kinh tế khi chi phí khuôn đắt đỏ được khấu hao (amortized) trên một số lượng sản phẩm đủ lớn.

Khi Nào Nên Dùng Chấn CNC, Dập Hay Uốn?

1. Chọn Chấn CNC khi:

• Sản lượng: 1 - 5.000 chi tiết/năm.

• Đặc điểm đơn hàng: Các đơn hàng đa dạng về mẫu mã, thường xuyên phải thay đổi thiết kế (nghiên cứu R&D, sản xuất nguyên mẫu).

• Yêu cầu kỹ thuật: Cần làm các chi tiết phức tạp, nhiều góc chấn khác nhau, đòi hỏi độ chính xác thẩm mỹ cao (vỏ tủ điện, khung máy, vỏ thiết bị y tế).

• Ngân sách: Hạn chế nguồn vốn để đầu tư khuôn dập ngay từ đầu, mong muốn tối ưu hóa dòng tiền.

• Thời gian: Cần giao hàng nhanh chóng, lead time yêu cầu < 1 tuần.

• Ví dụ thực tế: Xưởng A cần sản xuất 500 vỏ tủ điện mỗi tháng với 10 biến thể mẫu mã khác nhau → Chấn CNC là tối ưu (giúp tiết kiệm 80% chi phí làm khuôn, lead time giao hàng chỉ từ 2-3 ngày).

2. Chọn Dập kim loại khi:

• Sản lượng: > 5.000 - 20.000 chi tiết/năm.

• Đặc điểm đơn hàng: Sản phẩm có tính ổn định cao, vòng đời thiết kế dài, ít thay đổi mẫu mã (linh kiện ô tô, phụ tùng xe máy).

• Yêu cầu kỹ thuật: Chi tiết có hình học đơn giản, đối xứng, cần tốc độ gia công cực cao.

• Ngân sách: Doanh nghiệp có đủ nguồn vốn đầu tư khuôn ban đầu và chấp nhận thời gian hoàn vốn dài hạn.

• Thời gian: Lead time sản phẩm không quá gấp ngáp, có thể chờ đợi từ 4 - 8 tuần để gia công khuôn dập.

• Ví dụ thực tế: Xưởng B gia công 50.000 linh kiện pát xe máy/tháng, chỉ duy nhất 1 mẫu cố định → Dập là lựa chọn bắt buộc (chi phí trên mỗi chi tiết giảm đến 60%, tốc độ dập lên tới 80 SPM).

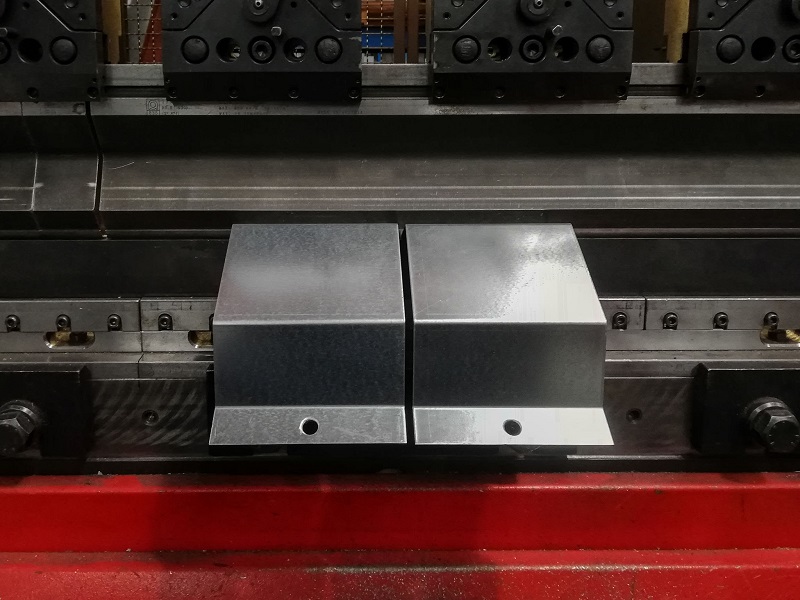

Sản phẩm kim loại tấm được định hình sau gia công

3. Chọn Uốn thủ công khi:

• Sản lượng: < 50 chi tiết/năm.

• Đặc điểm đơn hàng: Chi tiết vô cùng đơn giản, các công việc mang tính chất sửa chữa, gia công tùy biến lại tại chỗ.

• Ngân sách: Quy mô xưởng nhỏ, chưa đủ vốn trang bị các hệ thống máy CNC đắt tiền.

• Thời gian: Không gấp gáp, làm việc theo yêu cầu đặc thù của khách lẻ.

• Ví dụ thực tế: Xưởng C nhận sửa chữa khung gầm máy nông nghiệp, khối lượng khoảng 10 chi tiết/tháng → Uốn thủ công/thủy lực tay là phương án linh hoạt, không yêu cầu đầu tư ban đầu lớn.

6 Lưu Ý Quan Trọng Để Tối Ưu Chi Phí Và Chất Lượng Gia Công

1. Tính toán chính xác Điểm hòa vốn (Break-even Point):

   Thực tế sản xuất cho thấy, điểm hòa vốn giữa phương pháp chấn CNC và dập thường nằm ở mốc 3.000 - 5.000 chi tiết/năm.

   • Nếu tổng sản lượng < 3.000 chi tiết/năm. Nên chọn Chấn CNC.

   • Nếu tổng sản lượng > 5.000 chi tiết/năm. Nên chọn Dập.

2. Tối ưu thiết kế để cắt giảm chi phí:

   • Với Chấn CNC: Nên thiết kế các góc uốn theo tiêu chuẩn công nghiệp (90°, 120°, 150°). Tránh việc thiết kế bán kính R quá nhỏ sẽ gây khó khăn và tốn thời gian setup máy.

   • Với Dập: Ưu tiên thiết kế đối xứng, đơn giản hóa các rãnh/lỗ để giảm độ phức tạp và chi phí gia công khuôn.

3. Lựa chọn mác vật liệu phù hợp:

   • Thép (SPCC/SS400): Dễ định hình, phù hợp cho cả chấn CNC và dập với biên độ dày từ 1 – 10mm.

   • Inox (SUS 304): Vật liệu cứng, đàn hồi cao, cần lực ép lớn. Ưu tiên chấn CNC nếu độ dày > 3mm.

   • Nhôm (5052/6061): Đặc tính mềm, dễ xé/nứt góc nếu dập gắt. Ưu tiên sử dụng máy chấn CNC để kiểm soát góc.

4. Giảm thiểu thời gian setup (chuyển đổi mã hàng):

   • Chấn CNC: Ứng dụng các phần mềm lập trình offline (như Radan, Lantek) để mô phỏng trước, rút ngắn thời gian setup thực tế từ 30 phút xuống chỉ còn 5 – 15 phút.

   • Dập: Đầu tư hệ thống thay khuôn nhanh (quick-change die) để kéo giảm thời gian ngưng máy từ 120 phút xuống dưới 30 phút.

5. Kiểm soát chất lượng bề mặt:

   • Chấn CNC: Với các sản phẩm yêu cầu thẩm mỹ cao (không vết trầy), cần sử dụng dao chấn R lớn, dán màng phim hoặc dùng cối chấn có con lăn giảm hằn.

   • Dập: Sau khi dập cần bố trí thêm nguyên công đánh bóng/rung lồng để xử lý triệt để ba via (burrs), đảm bảo bề mặt an toàn và nhẵn mịn.

6. Tích hợp tự động hóa để nâng cao năng suất:

   • Chấn CNC: Đầu tư robot cấp liệu (Robot Bending Cell) và các hệ thống đo góc laser tự động giúp năng suất có thể tăng vọt từ 30% – 50%.

   • Dập: Tiêu chuẩn hóa sử dụng khuôn dập liên hoàn (progressive die) kết hợp máy nạp phôi cuộn tự động.

Xu Hướng Công Nghệ Gia Công Tấm: Hybrid và Tự Động Hóa

Ngành gia công kim loại tấm đang chuyển mình mạnh mẽ với sự can thiệp của tự động hóa và công nghệ xanh.

• Máy chấn CNC Servo điện (Electric Servo Press Brake): Đây là xu hướng thay thế dần máy chấn thủy lực truyền thống. Công nghệ Servo điện giúp tiết kiệm 30% – 50% điện năng tiêu thụ, tốc độ hành trình nhanh hơn và độ chính xác định vị đạt mức ±0.01mm.

• Dập liên hoàn (Progressive Die Stamping) hiện đại: Tích hợp trọn gói các nguyên công từ cắt, đột, dập, tạo hình sâu trong cùng một hệ thống máy ép với phôi cuộn cấp tự động, ứng dụng mạnh mẽ cho mảng linh kiện ô tô điện, thiết bị gia dụng.

• Giải pháp gia công lai (Hybrid Solutions): Sự kết hợp liền mạch giữa Cắt Laser CNC + Chấn CNC + Robot cấp liệu tạo thành một dây chuyền linh hoạt. Giải pháp này tối ưu hóa tuyệt đối cho các lô hàng tầm trung (1.000 - 10.000 chi tiết), giúp giảm lead time sản xuất tới 50%.

• Tự động hóa và IoT: Áp dụng hệ thống đo góc quang học tự bù trừ springback để loại bỏ sai số do con người. Các cảm biến IoT trên máy móc giúp giám sát từ xa tình trạng mài mòn dụng cụ, dự báo lịch bảo trì, giúp giảm thiểu 20 – 30% thời gian downtime (ngưng máy).

Kết Luận & Khuyến Nghị

Thực tế trong cơ khí chế tạo, không có phương pháp gia công nào là "tốt nhất", mà chỉ có phương pháp "phù hợp nhất" dựa trên bài toán nhu cầu sản lượng và ngân sách dòng tiền của doanh nghiệp.

• Nếu bạn là doanh nghiệp vừa và nhỏ, chuyên sản xuất các đơn hàng dự án đa dạng, nhiều mẫu mã: Hãy ưu tiên đầu tư máy Chấn CNC hoặc tìm các đối tác thuê ngoài có năng lực chấn CNC tốt.

• Nếu bạn là nhà máy sản xuất linh kiện, phụ tùng hàng loạt với mẫu mã ổn định qua nhiều năm: Hãy mạnh dạn đầu tư dây chuyền máy Dập hoặc làm việc với các xưởng dập uy tín.

• Trước khi đưa ra bất kỳ quyết định nào, hãy luôn tính toán kỹ Tổng chi phí sở hữu (TCO - Total Cost of Ownership), bao gồm chi phí khấu hao khuôn mẫu, chi phí nhân công vận hành và tỷ lệ phế phẩm.

Doanh nghiệp của bạn đang phân vân giữa việc chọn Chấn CNC, Dập hay Uốn cho dự án sản xuất sắp tới?. Hãy liên hệ ngay với đội ngũ kỹ sư của An Thành Tech để được tư vấn các giải pháp gia công cơ khí gần đây tối ưu nhất về chi phí và thời gian!
